图中溢流阀和单向阀的作用 还有红色箭头指的圆是指什么

    [复制链接]
发表于 2016-3-27 20:07:20 | 显示全部楼层 |阅读模式

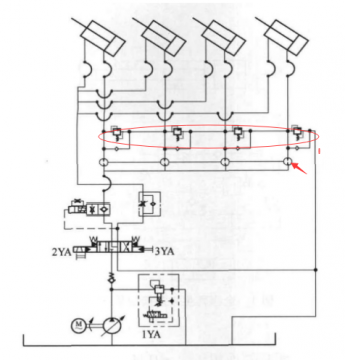

图中溢流阀和单向阀的作用 还有红色箭头指的圆是指什么

图中溢流阀和单向阀的作用 还有红色箭头指的圆是指什么

  • 打卡等级:无名新人
  • 打卡总天数:2
  • 打卡总奖励:3
发表于 2016-3-27 23:33:13 | 显示全部楼层
那是分流马达,溢流阀是安全保护,单向阀是为了补油
回复

使用道具 举报

发表于 2016-3-27 23:58:31 | 显示全部楼层
箭头所指为同步马达 另外那不是溢流阀 是平衡阀

评分

参与人数 1金钱 +2 收起 理由
goldfluid + 2

查看全部评分

回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:2
  • 打卡总奖励:3
发表于 2016-3-28 09:00:18 | 显示全部楼层
详细资料请加q1395049563
回复

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:349
  • 打卡总奖励:1339
发表于 2016-3-28 09:12:06 | 显示全部楼层
哥们,这不是什么单向阀和溢流阀,他们组合起来叫平衡阀。提供背压的,防止油缸坠落的
回复

使用道具 举报

发表于 2016-3-28 10:43:39 | 显示全部楼层
pishposh 发表于 2016-3-27 23:33
那是分流马达,溢流阀是安全保护,单向阀是为了补油

哥们,单向阀补油是怎么回事啊,补油的话说明就不同步了,分流马达的同步准确度还行吧
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:16
  • 打卡总奖励:50
发表于 2016-3-28 12:24:59 | 显示全部楼层

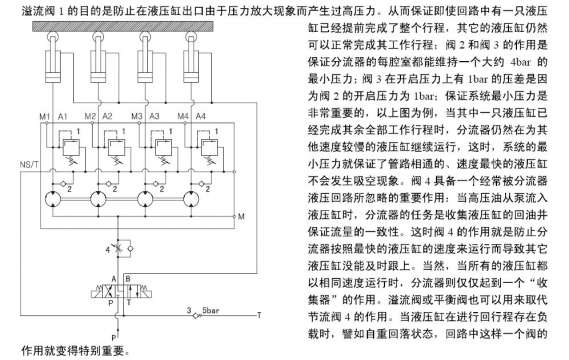

回油限压同步回路
回复

使用道具 举报

发表于 2016-3-28 12:27:45 | 显示全部楼层
同步马达和平衡阀,平衡阀用来实现油缸不下沉
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:8
  • 打卡总奖励:31
发表于 2016-3-28 18:02:59 | 显示全部楼层
看看样本吧,看图。
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:8
  • 打卡总奖励:31
发表于 2016-3-28 18:07:48 | 显示全部楼层
zhaiyansen 发表于 2016-3-28 18:02
看看样本吧,看图。

齿轮式同步分流马达
