这个三位四通换向阀怎么接油路和电路
[复制链接]
gdzhdz
gdzhdz
当前离线
积分
5
注册时间
2016-3-4
最后登录
1970-1-1
IP卡
狗仔卡
发表于 2016-3-4 21:42:45
|
显示全部楼层
|
阅读模式

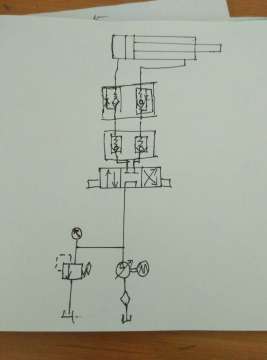

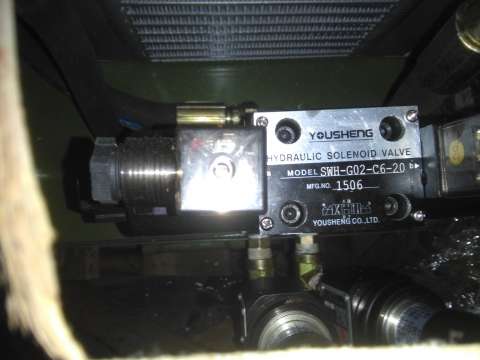

公司定做了个设备要用到液压,可是供应商啥资料都没,只发了个手绘的接线图,没看明白,请教下怎么接油路和电路,用的是三位四通阀
这个三位四通换向阀怎么接油路和电路
这个三位四通换向阀怎么接油路和电路
换向阀
,
四通
相关帖子
.
供应力士乐塑机应用新型换向阀
.
求购二位四通球型换向阀
.
比例换向阀阀芯问题
.
水液压缸自动换向设计
.
求一个三位四通手动换向阀的连接底板
.
请教各位大神,Y型机能三位四通电磁换向阀元件级建模怎么建啊
.
比例系统设计
.
请教
.
力士乐WH10液控换向阀,怎么安装到集成块上?
回复
使用道具
举报
提升卡
置顶卡
变色卡
x199
x199
当前离线
积分
314
注册时间
2013-6-3
最后登录
1970-1-1
IP卡
狗仔卡
打卡等级:以坛为家
打卡总天数:776
打卡总奖励:3041
发表于 2016-3-5 09:51:08
|
显示全部楼层
用叠加阀,配个底板就行了……
回复
使用道具
举报
游勇
游勇
当前离线
积分
2552
注册时间
2011-7-5
最后登录
1970-1-1
IP卡
狗仔卡
打卡等级:无名新人
打卡总天数:18
打卡总奖励:62
发表于 2016-3-5 10:28:53
|
显示全部楼层
只要起动马达後,左面电磁铁通电,液压缸便往前;右面电磁铁通电,液压缸便往后。不通电便停止。还要看电磁铁是用多少V推动,有用24V直流,也有用220V交流的。
回复
使用道具
举报
艾叶
艾叶
当前离线
积分
270
注册时间
2015-2-7
最后登录
1970-1-1
IP卡
狗仔卡
打卡等级:常驻居民
打卡总天数:558
打卡总奖励:1802
发表于 2016-3-5 17:48:14
|
显示全部楼层
他的集成块有5个孔,上面人字形,第一个p孔,接压力油。第二排平行的2个a,b口,接油缸的。最后是回油2个回油到油箱。
回复
使用道具
举报
张军
张军
当前离线
积分
81
注册时间
2011-10-28
最后登录
1970-1-1
IP卡
狗仔卡
发表于 2016-3-6 19:07:43
|
显示全部楼层
手绘液压油路路中带双向液压锁怎么带G型换向阀?
回复
使用道具
举报
一人一世界
一人一世界
当前离线
积分
94
注册时间
2012-4-21
最后登录
1970-1-1
IP卡
狗仔卡
发表于 2016-3-6 20:17:06
|
显示全部楼层
换向阀机能选错了。会影响液压锁
回复
