模型很简单,子模型就是用的最简单的。
阶跃信号开始时间为2s,幅值为0.1。液压缸的原始位置为1m,总长为2m。

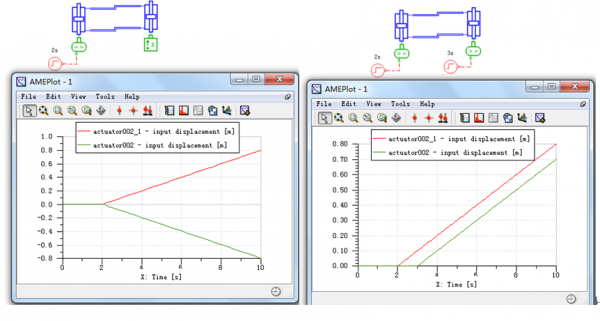

第一张图为:只给左侧液压缸一个位移信号,可以看出右侧的液压缸相应产生了位移,即左侧液压缸推动右侧液压缸运动。
第二张图为:左右两个液压缸均给一个位移信号,只是右侧液压缸的阶跃信号开始时间为3s,本以为右侧液压缸右信号后会对左侧液压缸的运动产生抑制,至少要对左侧产生反馈,但实际没有影响。而这个是我实际仿真将其他部件省略后的最简化的原理图。
想请各位指导一下这种情况下信号如何输入?
|
|
