液压抓斗的液压控制原理

zhangxh2016

说明书中介绍：

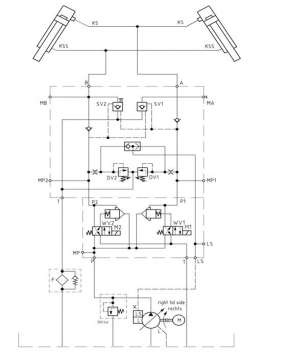

KS=闭合油路，KSS=打开油路，A=闭合油口，B=打开油口；SV1、SV2 =液控单向阀；DV1,DV2 =调压阀；R1、R2 =单向阀；WV1,WV2 =电磁换向阀；WV=逻辑阀； M1,M2 =得电线圈；P、P1、P2 =压力油路；T=回油管路；F=回油过滤器，L=油泵泄油管；LS=油泵反馈油路；M=马达；MA, MB, MLS =测压点；MP1,MP2, MP =测压点

请问：
1、图中的两个插装式锥阀起什么作用？
2、图中梭阀的作用？
3、图中变量泵左边方框和方框中的“L”“LS”是什么意思？
4、油泵的泄压管“L”是由谁控制的？

牛虻

Ls是load sensing缩写，L是leaking缩写！

wjw

1、图中的二个不是锥阀，而是大流量的盖板阀，你可以把这个阀和他边上的电磁阀理解为液控单向阀，二个盖板阀+二个电磁阀组成换向回路，个人认为这一块设计有冗余
2、梭阀取高压油控制泵的变量
3、L是泄油，LS是负载反馈
4、L是泄油，直通油箱，你可以认为是浪费的油。

guojinweiwei98

插装阀放大流量,梭阀把油缸两腔的压力传到变量泵的ls使泵根据负载改变流量

zhangxh2016

牛虻 发表于 2016-2-24 23:05
Ls是load sensing缩写，L是leaking缩写！

谢谢！{:7_289:}

zhangxh2016

wjw 发表于 2016-2-25 08:02
1、图中的二个不是锥阀，而是大流量的盖板阀，你可以把这个阀和他边上的电磁阀理解为液控单向阀，二个盖板 ...

非常感谢您的解答，对第一点是否可以这样理解：换向阀WV2(或WV1)控制盖板阀，换向后盖板阀开启，加大了高压油的流量？

zhangxh2016

guojinweiwei98 发表于 2016-2-25 08:43
插装阀放大流量,梭阀把油缸两腔的压力传到变量泵的ls使泵根据负载改变流量

谢谢!{:7_289:}，变量泵左边的那个方框有什么意义吗？

zhanghaibowin

这个图里的盖板阀怎么会放大流量呢???????

逝水1985

两通插装阀应该是阀芯带行程调节的，不然负载敏感泵就没有意义。梭阀用于取A/B腔的压力信号。

cduty

为什么要用二通插装阀呢？目的是什么?
