两个阀组合在一起的作用

‵′耿介丷 · 发表于 2016-2-4 15:42:34

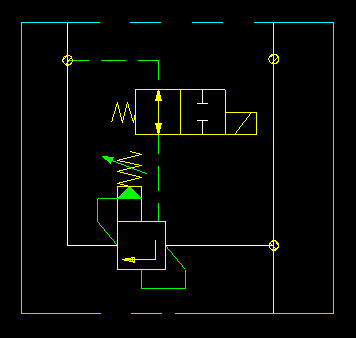

请教，电磁阀得失电分别起到什么作用？自己的想法不知道正不正确

‵′耿介丷 · 发表于 2016-2-4 16:25:32

先导式溢流阀接二位二通换向阀是为了人为的控制先导溢流阀的溢流，从而让液压泵卸荷。
当二位二通换向阀接通时，先导式溢流阀溢流，液压泵卸荷；当二位二通换向阀截止时，先导式溢流阀做普通先导溢流阀使用，此时当系统压力达到溢流阀的设定压力时溢流阀溢流，起安全阀的作用，用来限制液压系统的最高压力。

‵′耿介丷 · 发表于 2016-2-4 16:27:41

先导式溢流阀接二位二通换向阀是为了人为的控制先导溢流阀的溢流，从而让液压泵卸荷。当二位二通换向阀接通时，先导式溢流阀溢流，液压泵卸荷；当二位二通换向阀截止时，先导式溢流阀做普通先导溢流阀使用，此时当系统压力达到溢流阀的设定压力时溢流阀溢流，起安全阀的作用，用来限制液压系统的最高压力。

艾叶 · 发表于 2016-2-4 21:24:15

你这个是电磁溢流阀吧，电磁阀起遥控电磁阀失电起作用，经溢流阀的一路油通过电磁阀流到油箱了，系统泄压。得电后关闭流向油箱的油。只能通过溢流阀调节弹簧获取压力。

‵′耿介丷 · 发表于 2016-2-4 22:32:48

艾叶发表于 2016-2-4 21:24
你这个是电磁溢流阀吧，电磁阀起遥控电磁阀失电起作用，经溢流阀的一路油通过电磁阀流到油箱了，系统泄压。 ...

对的，应该是先导式电磁溢流阀，原理跟你说的一样

lygbeyondgod · 发表于 2016-2-5 09:14:09

你这是电磁卸荷阀，一般用在液压泵的无负载启动。在液压泵刚启动时，电磁铁得电，使液压泵在无负载的状态下启动，保护液压泵。启动一段时间（一般也就几秒）后再失电，此时起到溢流阀的作用。

ccxxcc · 发表于 2016-2-5 16:02:49

图不全，我觉得是重载用的组合平衡阀。也不知道对不对

ccj_hly · 发表于 2016-2-7 10:15:33

我觉得第1楼的解释是正确的！大家认为呢！

trenxim · 发表于 2016-6-2 16:21:20

可能是先导电磁溢流阀

haowei · 发表于 2016-11-11 21:18:55

得看整体的图才能判断，现在液压元件图每个公司画图人有自己的画图习惯，元件符号都有些细微的差别，大概的造型相似
