想做一台小型液压打铁机

大庆独刘

想自己做一台小型液压机，用来打铁。想实现的功能：
1） 提供20吨的压力。
2）快速往复功能（每秒一下），脚踩控制
3） 加位置传感器，实现自动往复。

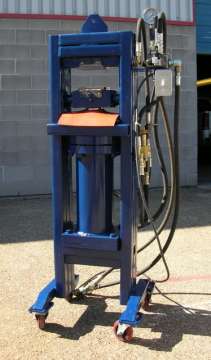

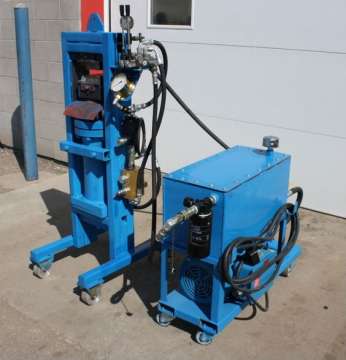

国外DIY例子：

想做一台小型液压打铁机

想做一台小型液压打铁机

想做一台小型液压打铁机

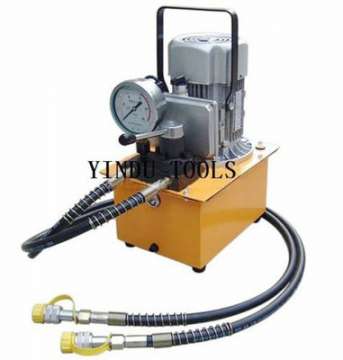

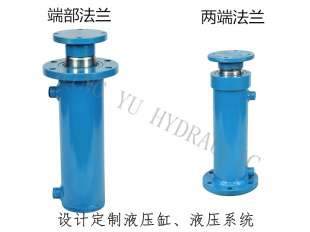

在淘宝上能买到双向20吨油缸，和液压泵。

想做一台小型液压打铁机

想做一台小型液压打铁机

求教满足以上功能液压机参数：
液压机类型
功率
流量
单路还是双路液压泵的工作压力
电磁阀
……

td276117812

3039952177，这是我的QQ。可以联系我。

btxiaozi

我可以帮助你电路部分，

十年误国

1)你是靠冲击力，还是靠静压力？ 如果靠冲击力，那你要20吨推力干什么？打铁靠的是冲击力，即速度，抡大锤的击打上去后，不会再用锤头往下压。如果靠冲击力，你要给速度参数，而不是静压力参数。

2）如果你既靠冲击，又靠静压力，那么这个系统得是变量系统，即活塞行中静推力小，速度快，击打上去后相反。变量系统，或用增压缸，或用双联泵，考虑这是个单缸系统，用增压缸并改小主缸来得简单。只有变量了，功率和电机才可以做小几倍。

十年误国

20吨的推力，速度可能得几米，如果还不变量，你图上那点小泵根本是不行的，这个速度乘推力后的功率，电机得干到几百KW，泵的排量得干到几百升每秒。还不能加储能器，因为根本没有储能时间。如果变量了，功率可能改小几倍，但也是你无法承受的制造费用和电费。

或速度根本就没有几米每秒，是零点几米每秒？你得搞清速度才行，这个参数得你给，还有工况，即是否变量。

十年误国

我怀疑这根本就不是打铁机，而是压铁机，类似挤压锻造，靠的多为静压力，而不是速度，速度可能只有零点几米。这样，电机和电费才是你能承受的。

大庆独刘

十年误国 发表于 2016-2-14 05:20
我怀疑这根本就不是打铁机，而是压铁机，类似挤压锻造，靠的多为静压力，而不是速度，速度可能只有零点几米 ...

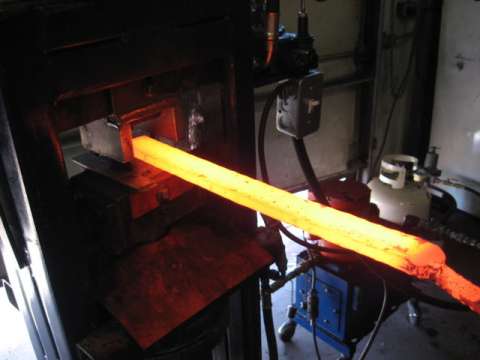

我有一个外国视频。http://v.youku.com/v_show/id_XNTM3ODUwMjc2.html?from=s1.8-1-1.2
自己DIY的，有了这个机器，就不需要气锤了。

十年误国

大庆独刘 发表于 2016-2-14 08:33
我有一个外国视频。http://v.youku.com/v_show/id_XNTM3ODUwMjc2.html?from=s1.8-1-1.2
自己DIY的，有了 ...

不到一秒压一下，我还没见过这么快的液压机，它又不是冲床，因为冲床的行程是固定的，不冲到底是无法回程的，而它可以在任意位置回程，看来就是液压机了。

关键是太快，看视频前我考虑电磁换向阀哪能受得起这个工作频率。但它是手动阀，或脚动阀，和电没关系，所以阀好办。买个手动换向阀，把手柄拆掉，露出顶杆，放地上，到时候你用脚踩那顶杆好了。是两位换向阀，你脚一松，活塞就向上回缩，踩了活塞才下来。但是活塞在中间停不住，要么向上走，要么向下走。

如果加位置传感器，自动往复，那就得用电磁阀，普通电磁阀无法承受这么快的频率，你还是脚踩，人工干吧，视频上也是人工干。

十年误国

你要想自动往复，也不能用电磁阀干。液压刨就是自动往复的，是运动部分碰到阀，驱阀换向，阀反过来再驱运动部分换向，简单，和电无关。它为什么不用电磁阀？是不是，电磁阀受不了这么高频率的换向。

液压刨上的那个换向阀叫什么玩意，梭阀？装个那个玩意就能自动往复了。

十年误国

看了一下，它的非工进行程很短，就是活塞还没回程到位呢，他又踩了阀，活塞再次下行——既然可以这样减少非工进行程，那就不要双泵或加增压缸了。

缸径150，单联叶片泵，排量60升每分钟，缸速不到零点一米每秒，系统压力12到14MP，推力20吨，六级电机，功率15KW。

你要是嫌这个电机大，那就改小泵的排量，电机功率也能同比例变小，当然速度也同比例变慢。或改小推力——
活塞杆直径，你干到120好了，强固点，加粗活塞杆前腔容积小，上行也快点。

如果不用电磁阀，你电气简单，只需给电机弄个交流接触器，如用电磁阀，你要上常规电气，要小小地编一下程。
