平衡阀问题

  [复制链接]
  • 打卡等级:初来乍到
  • 打卡总天数:30
  • 打卡总奖励:196
发表于 2016-1-11 16:16:47 | 显示全部楼层 |阅读模式

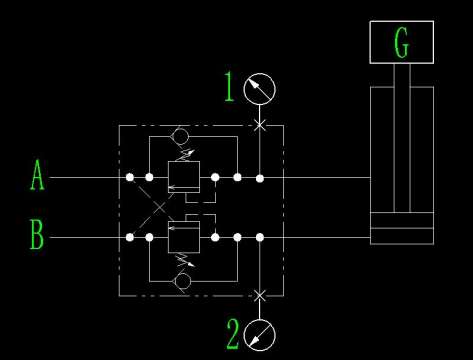

平衡阀问题

平衡阀问题

无杆腔进油时,表1的示数是多少?如何计算?需要什么参数?

  • 打卡等级:无名新人
  • 打卡总天数:22
  • 打卡总奖励:70
发表于 2016-1-12 07:46:29 | 显示全部楼层
弱弱的请教一下:这种安装方式和液压锁的区别,这种安装方式油缸移动更平稳吗?
回复

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:30
  • 打卡总奖励:196
 楼主| 发表于 2016-1-12 08:01:46 | 显示全部楼层
wqs362 发表于 2016-1-12 07:46
弱弱的请教一下:这种安装方式和液压锁的区别,这种安装方式油缸移动更平稳吗?

液压锁不能控制超越负载,平衡阀可以控制超越负载。
回复

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:515
  • 打卡总奖励:1383
发表于 2016-1-12 08:22:28 | 显示全部楼层
表1 的示数应该是平衡阀主阀芯弹簧的开启压力吧
回复

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:67
  • 打卡总奖励:209
发表于 2016-1-12 08:38:46 | 显示全部楼层
请问:为何用两个平衡阀,在超越负载回油路上放一个不就可以吗
回复

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:30
  • 打卡总奖励:196
 楼主| 发表于 2016-1-12 08:53:59 | 显示全部楼层
huangyeya 发表于 2016-1-12 08:22
表1 的示数应该是平衡阀主阀芯弹簧的开启压力吧

有无理论依据?
回复

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:30
  • 打卡总奖励:196
 楼主| 发表于 2016-1-12 08:54:20 | 显示全部楼层
GUOXIUQIN 发表于 2016-1-12 08:38
请问:为何用两个平衡阀,在超越负载回油路上放一个不就可以吗

更好的通用性~
回复

使用道具 举报

  • 打卡等级:论坛老炮
  • 打卡总天数:967
  • 打卡总奖励:2842
发表于 2016-1-12 09:33:36 | 显示全部楼层
个人感觉,错了勿怪
先导压力=(设定值-负载)/面积比   P2=(P-P1)/i  P2*A2=P1*A1+G  得出P1=(P*A2-G*i)/(A1*i+A2)   得知道油缸面积A1、A2 负载G,平衡阀的设定值,还有先导自流的面积比。。。。。
回复

使用道具 举报

  • 打卡等级:论坛老炮
  • 打卡总天数:967
  • 打卡总奖励:2842
发表于 2016-1-12 10:36:45 | 显示全部楼层
先导压力=(设定值-负载)/面积比    先导压力P2 设定值P  负载P1  面积比i   P2=(P-P1)/i    P2*A2=P1*A1+G   得出P1=(P*A2-G*i)/(A1*i+A2)   所以得知道油缸面积A1、A2 平衡阀的设定值P和面积比i
回复

使用道具 举报

  • 打卡等级:伴坛终老
  • 打卡总天数:3353
  • 打卡总奖励:9536
发表于 2016-1-12 11:01:27 | 显示全部楼层

生产阀时是不知道负负载在那端所以这样无论哪端都可以用啊
