请教

  [复制链接]
发表于 2016-1-10 12:09:56 来自手机 | 显示全部楼层 |阅读模式
本帖最后由 luoguoqiang 于 2016-1-10 12:12 编辑

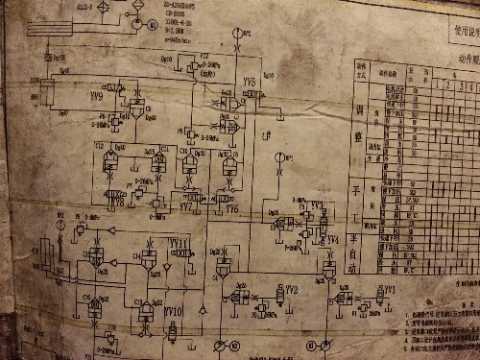

1000顿压力机充液阀泄压时泄不完,还剩5兆帕压力。导致不能回程有图纸,哪位大师指点一下,谢谢了!
发表于 2016-1-10 12:35:07 | 显示全部楼层
能不能上个清晰的图    还有动作图
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:17
  • 打卡总奖励:51
发表于 2016-1-10 13:48:56 | 显示全部楼层
    原理图太小看不清楚  无法分析

    建议楼主先换个充液阀试试
回复

使用道具 举报

 楼主| 发表于 2016-1-10 18:14:14 来自手机 | 显示全部楼层
充液阀换过了,还是不行。
回复

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:44
  • 打卡总奖励:323
发表于 2016-1-10 18:23:49 | 显示全部楼层
看不清图,先说两句。估计压力继电器动作压力高了,查查。回程延时再调稍微长些。
回复

使用道具 举报

 楼主| 发表于 2016-1-10 20:16:02 来自手机 | 显示全部楼层
调整延时没有效果,怀疑是加压,回程液控单向锁有问题,就是在泄压时有高压往上腔漏油,可是手里没有备件。请指教我分析的对吗?
回复

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:44
  • 打卡总奖励:323
发表于 2016-1-10 21:08:33 | 显示全部楼层
泄压时,下腔是无压力的,何来窜高压油。泄到5MPa,说明卸荷是有效的。估计控制油缸内泄大了,不能完全打开主阀。再试试调高充液阀先导压力,其压力阀一般是独立的,是低压。
回复

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:44
  • 打卡总奖励:323
发表于 2016-1-10 23:18:58 | 显示全部楼层
本帖最后由 cqzyouxiang 于 2016-1-10 23:25 编辑

粗算了一下,那5MPa应该是回程时上腔与下腔的平衡压,不是残压。泄压回程时,充液阀是关闭状态,至少主阀被关闭。如上说,把充液阀开启压力调高些看看,在检查一下先导电磁阀此时当值否?大动作前一定要吃准了。
回复

使用道具 举报

 楼主| 发表于 2016-1-11 07:44:34 来自手机 | 显示全部楼层

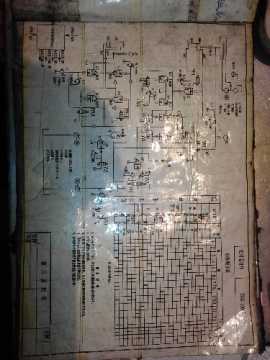

看这个图纸清不清,请各位指教
回复

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:44
  • 打卡总奖励:323
发表于 2016-1-11 08:21:19 | 显示全部楼层
光泄压,不回程,看有无5MPa?调高YV4对应的溢流阀压力。回程时,捣捣YV5试试。
回复

使用道具 举报
