[图纸] 裙罩泵站

[复制链接]
  • 打卡等级:无名新人
  • 打卡总天数:2
  • 打卡总奖励:5
发表于 2016-1-8 12:45:26 | 显示全部楼层 |阅读模式

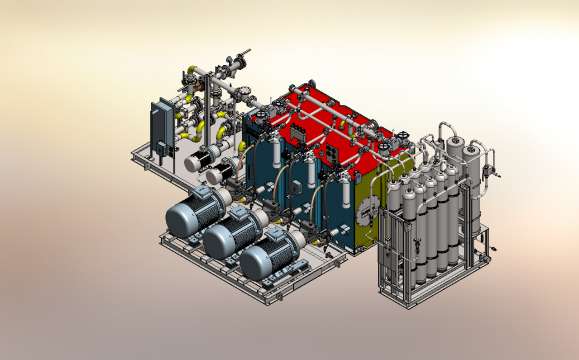

裙罩站三维图请指导

裙罩泵站

裙罩泵站
  • 打卡等级:以坛为家
  • 打卡总天数:776
  • 打卡总奖励:3041
发表于 2016-1-8 15:03:25 | 显示全部楼层
画得真好!佩服……
回复

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:140
  • 打卡总奖励:708
发表于 2016-1-8 20:14:22 | 显示全部楼层
画的真好,实在是佩服
回复

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:128
  • 打卡总奖励:865
发表于 2016-1-8 21:13:02 | 显示全部楼层
楼主的图看的不够全,再来一个轴测图就更好了,有个问题想问问楼主怎么解决的:
1.主电机泵组和油箱的管路连接有避震喉,但是冷却循环和油箱连接时,因为底座的焊接变形,导致安装不平,又或者现场的地表不平怎么处理呢?蓄能器组件部分也有同样的问题,
回复

使用道具 举报
