来来几个人看得懂

  [复制链接]
发表于 2016-1-5 21:34:02 | 显示全部楼层 |阅读模式
主缸压力只有120,设计250KG。为什么
  • 打卡等级:初来乍到
  • 打卡总天数:44
  • 打卡总奖励:323
发表于 2016-1-5 23:42:17 | 显示全部楼层
本帖最后由 cqzyouxiang 于 2016-1-5 23:45 编辑

1)主缸不加压,压边缸和下顶缸压力能否调上去?
2)拔掉TA5,加压如何?
3)拔掉主缸充液阀的电磁阀线圈,回程压力能否上去?
4)YA2与上对调,加压或调压能否上去?
编号看不清,给几张局部放大图。
回复

使用道具 举报

 楼主| 发表于 2016-1-6 10:32:15 | 显示全部楼层
本帖最后由 咖啡语茶 于 2016-1-6 10:50 编辑

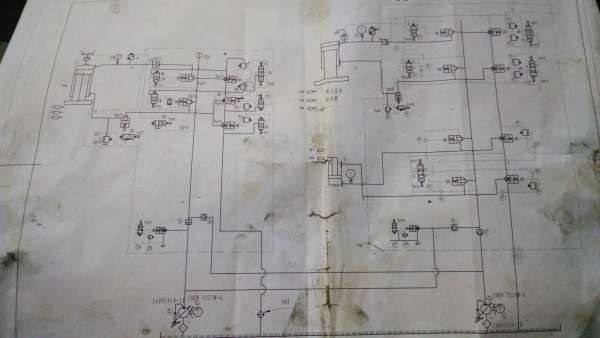

下载附件 放大看吧




回复

使用道具 举报

 楼主| 发表于 2016-1-6 10:52:07 | 显示全部楼层
本帖最后由 咖啡语茶 于 2016-1-6 11:31 编辑

现在除了  YA1 ,4, 5, 7 , 9, 19 就YA10和主缸 油泵没检查了  充液阀也检查了下 边缘有轻微的磕碰痕迹
回复

使用道具 举报

 楼主| 发表于 2016-1-6 10:56:11 | 显示全部楼层
检查中发现 YA6 插装阀 铜阻尼掉落 现在安装上还是一样
回复

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:776
  • 打卡总奖励:3041
发表于 2016-1-6 11:21:43 | 显示全部楼层
第一没看懂:似乎是两个泵,两条油路,交叉并联,为什么左泵出口油路上要用两个溢流阀,而右泵没有?请教……
回复

使用道具 举报

 楼主| 发表于 2016-1-6 11:27:53 | 显示全部楼层
图纸看不懂就没法说了
回复

使用道具 举报

 楼主| 发表于 2016-1-6 11:29:10 | 显示全部楼层
轻微卸油  检查就是蛮麻烦的
回复

使用道具 举报

 楼主| 发表于 2016-1-6 11:33:27 | 显示全部楼层
x199 发表于 2016-1-6 11:21
第一没看懂:似乎是两个泵,两条油路,交叉并联,为什么左泵出口油路上要用两个溢流阀,而右泵没有?请教… ...

这是高 低压泵
回复

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:44
  • 打卡总奖励:323
发表于 2016-1-6 12:07:23 | 显示全部楼层
本帖最后由 cqzyouxiang 于 2016-1-6 13:46 编辑

不要动不动就去拆阀,一般是看不出问题的;既浪费时间,又费力,还可能带来新的问题。先做简单的操作测试,根据反应,尽可能多地排除掉可能产生问题的元件,缩小范围;才敢肯定,而能快速准确地找到故障点。
上诉4点,是简单的测试方法;试了,压力无问题,再考虑YV9所关联的部位和1号泵。
电磁阀不大可能出现这种亚状态。通过电磁阀的动作,可测试压力阀和插阀等其它阀的反应,而寻踪到问题点。
更正:上贴2)“TA5”为YT5。
回复

使用道具 举报
