请问这是什么样的单向阀,工作原理是什么?

[复制链接]
发表于 2015-12-26 11:24:59 | 显示全部楼层 |阅读模式

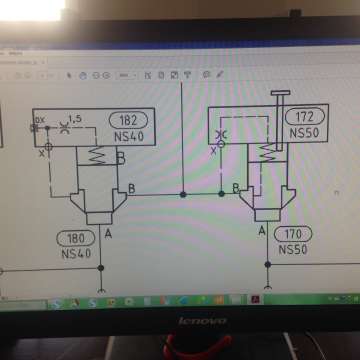

请问这是什么样的单向阀,工作原理是什么?

请问这是什么样的单向阀,工作原理是什么?

请问这是什么样的单向阀,工作原理是什么?
发表于 2015-12-26 13:36:11 | 显示全部楼层
  左右两组插装阀,左边组成的机能是个单向阀,右边的组成与左边相比,貌似多了一个手动调节标识,锥阀阀芯上还多一个遥控通道
回复

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:146
  • 打卡总奖励:498
发表于 2015-12-26 14:36:49 | 显示全部楼层
吸铁石 发表于 2015-12-26 13:36
  左右两组插装阀,左边组成的机能是个单向阀,右边的组成与左边相比,貌似多了一个手动调节标识,锥阀阀 ...

盖板式插装阀,一个带压力控制的
回复

使用道具 举报

 楼主| 发表于 2015-12-26 15:54:10 | 显示全部楼层
油液都是有A口流向B口然后汇流,压力取自两个泵,180的压力比170的要高,按道理170液控单向阀是打不开的,那为什还要170阀呢?
回复

使用道具 举报

发表于 2015-12-27 11:49:09 | 显示全部楼层
左边的应该是控制高压小流量,右边的是低压大流量,当系统压力小于右阀调定压力时大小泵同时供油,当系统压力大于右阀调定压力时,大泵卸荷,高压泵向系统供油
回复

使用道具 举报

发表于 2015-12-27 19:52:59 | 显示全部楼层
二通插装阀,查一下泰丰样本
回复

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:515
  • 打卡总奖励:1383
发表于 2015-12-28 08:31:45 | 显示全部楼层
右边盖板控制口“x"应该可以不要了,就要一节流阀盖板即可
回复

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:515
  • 打卡总奖励:1383
发表于 2015-12-28 08:33:52 | 显示全部楼层
tanyi1971 发表于 2015-12-26 15:54
油液都是有A口流向B口然后汇流,压力取自两个泵,180的压力比170的要高,按道理170液控单向阀是打不开的, ...

对呀,A流向B口,反向截止保护泵啊
回复

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:61
  • 打卡总奖励:386
发表于 2015-12-28 08:45:29 | 显示全部楼层
A通B 反向不通 ,  右侧那个带限程杆 。应该是两泵合流 :一侧低压大流量一侧高压小流量。
回复

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:97
  • 打卡总奖励:295
发表于 2015-12-28 09:11:29 | 显示全部楼层
是盖板是单向阀,上面是盖子,下面是插装阀芯,你可以查一下威格士的的盖板阀样本。就比较清楚了。
