七月份的上海什么展，我去看了看。各家都不值一提，只有一家宜兴的小厂，说一说。

先者，我们地方上有家土鳖厂，把电机和泵改小了，鼓吹节能，流量不够怎么办，给系统加个储能器，利用卸荷时间充油，用时放出，机器还快。所以不但鼓吹节能，还鼓吹工效，也有好几年了，这项改进帮他卖了不少机器，于是行业内就要有人抄他。但是该土鳖何许人，一向是算计别人的，就象三国里说的，老贼平生爱断人粮道，你去断他的粮道——是不是。所以该鳖早有防备，把储能器藏在机座里——

十年误国

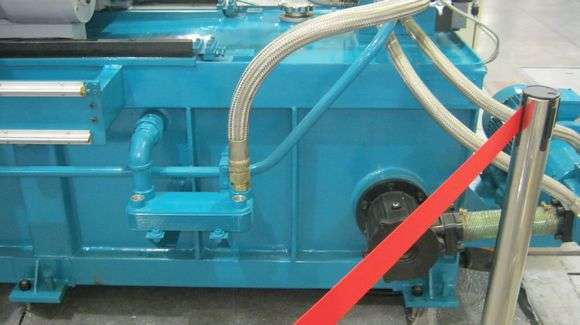

上面这张照片是我好不容易从哪挖出来的，但自从我传到网上，这张照片就被删掉了。

但纵然该鳖如此防范，还是被宜兴这家偷去了，并且注册了同样的专利（所以中国的专利一钱不值），两家打官司，也有几年了吧。

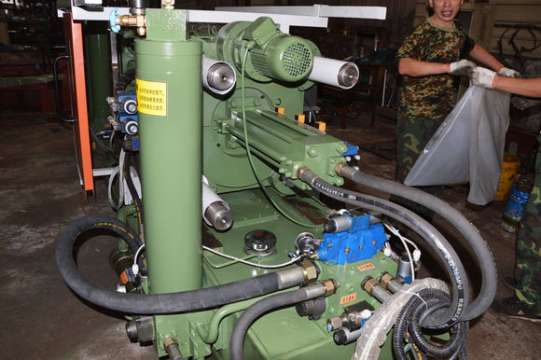

那么上海展会上，宜兴这家来了—— 这是我第一次看到这种所谓节能机，我们的电机都是15KW的，他来个五点五千瓦的，机器速度还快。土客户一看，自然认为小电机节能，于是—— 这也没什么玩意，只是我们用的是双联泵，这是给低压加了个储能器，油路要改一下。而且图上用了个什么冷却器，就是意思一下，不装也行，因为他基本上不卸荷，卸荷时间在给低压储能器充油，所以油温低。

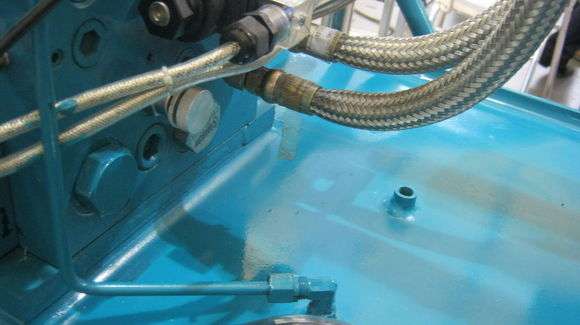

而且宜兴这家，也把储能器藏机座里了，老板也在现场，还不承认，说我这是什么什么回路，自个研发的，哪有储能器，去年展会，你们蚌埠那家也来参展，还找到我，和我理论，他那叫什么吊东西，原理根本就不一样——把我搞晕了，什么回路？我就逮到泵站看，看泵站底面有没有管子。

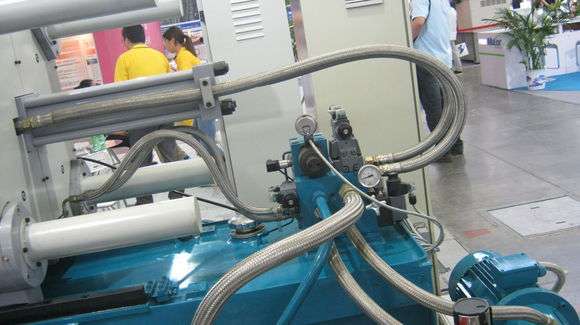

妈的，他把泵站一圈封死了，不让看，不过我看到机座上有个接头，我判断是给储能器充气的，只是参展，临时把充气管拿掉了。

十年误国

这种打时间差的设计，利用卸荷时间给储能器充油，改小泵和电机，有个致命问题。比如缸的前进阻力是2MP，那你低压储能器的油压至少得干到3MP，多余的这1MP，成为截流损失，所以这种玩意有功率虚损，无法避免。节电效果如何，鬼知道，电机虽小，但负载时间长，去看展会之前我听人说小电机过热，我一摸，果然发热。

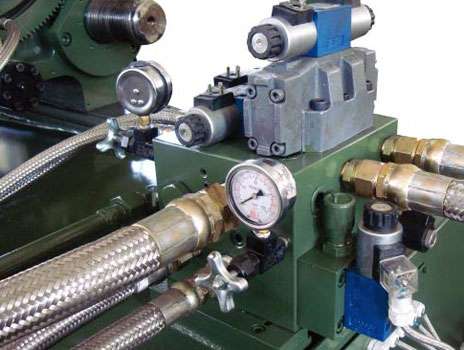

看那个低压表，是不卸荷的，低压毛的卸荷时间，刚驱完动作，就要给储能器充油。而且可能还是高低压双联泵同时升压，不知道小电机怎么能吃得消的，被他蒙上了个驴熊。

这个扯远了，如下图，大家的泵站底部都是悬空的，你把下面挡住，什么意思嘛。

十年误国

回来我就在网上挖这家的坟，他的泵站，以前下面也是悬空的嘛。

十年误国

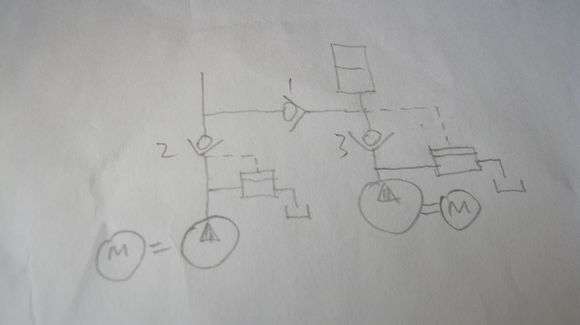

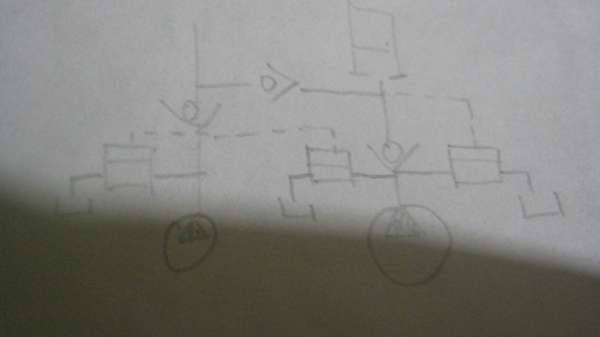

液压图么，下面是我设计的，根据这个原理。高低压双联泵站，单向阀1，是原有的单向阀，单向阀2，3，是我加的，单向阀2的作用就是在高压泵卸荷时，低压储能器的油，不要从高压阀一块卸掉了。单向阀3的作用就是，在低压卸荷时，储能器油不要走低压阀一块卸掉了。

这个图我设计完，自鸣得意。只加了两个单向阀，搞定，符合我一向的，用简单的方法解决问题，他们那叫什么东西，还加了插装阀和电磁阀，还不止一个。

画过两年，有一天检视，发现有问题。就是低压是卸荷阀，控制油路接的是储能器，只要储能器一充满，低压就卸荷，不再充了。但是，如果高压泵起压，低压不卸荷？高低压同时升压？

十年误国

所以还得给低压加个卸荷阀，控制油从系统引来，只要系统一升压，低压也得卸荷。

这样给低压弄了两个卸荷阀，储能器充满，或高压升压，低压都得卸荷。弄复杂了，这两个卸荷阀又不能合并，因为其先阀的卸荷顶杆就一根，如果接系统油，就不能再接储能器油了，不然这两股油会互蹿，而这两股油不是一路，系统可能升压到13MP，而低压储能器也就三四MP。

如果搞两个先导卸荷阀共用一个主阀，可行。

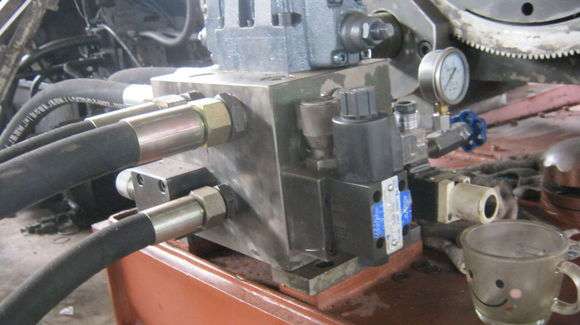

继续说宜兴这家，回来我就看他的样本，发现泵站上还弄个罩子，什么玩意？我就查从展会上拍的照片，原来是个自制的比例流量阀——

十年误国

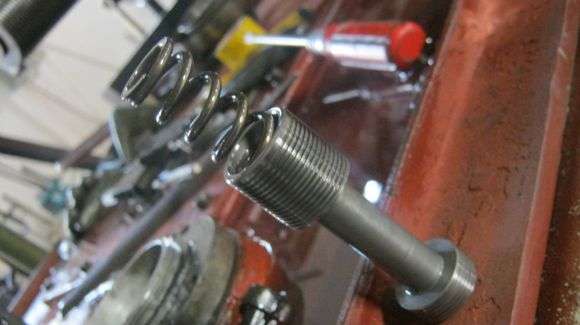

上图那个黑线圈，比例阀的线圈很容易能买到，自个车个两位两通的滑阀芯，做个阀体，往里一塞，省了千吧，不错，也是我以前提倡过的，这个阀芯图片就是四年前发在行业网站上的，并说比例阀有什么吊东西，车个这玩意往里一塞，买个线圈——

不要忘了在这阀芯中间打个通孔，连接两端，两端要排气排渗油的，不然阀芯动不了。更不要忘了接个外泄管子。

总得来说，宜兴这家也就不错了，还能改两下，还能偷两回。虽然我不大能瞧上，要是以我的水平，装比例干吊，没必要。

十年误国

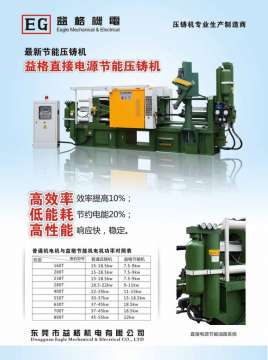

继续说这个节能机，不要看是我们地方上土鳖厂的技术，但是，甚至远在千里之外，东莞的产值一个多亿的土厂子，也不知经哪个渠道，把设计思想给偷去了。偷去后他又起不好名，叫个“直接电源”什么节能机，什么意思呀，这和电吊的关系，都搞笑。

妈的，虽然老贼一生擅断人粮道，还是防不胜防，妈的，东莞的怎么能偷去，怪了，人家东莞的可知道你是谁，可瞧的上你这样的土鳖厂。既然东莞的都能偷去，那地方上的山寨作坊，更不待言——

十年误国

以致于，最近听说，老贼不把储能器藏机座里了，没必要了，还麻烦。这个东西，无论你搞出什么，这帮土老板都不会偷你的，因为他们一是懒得屁股掏蛆，二是技术盲。关键就是你靠这玩意忽悠了客户，多卖了机器，土老板看着眼热，他们多么现实，于是——

这种所谓技术，据说是地方上这家鳖厂闹的，但我在网上，很多年前，查到过这张照片——

河南的一家，没吊事在泵站附近挂个储能器干毛，所以这玩意到底是谁搞的，谁偷的谁，说不清的事情。

wydabl

十年误国 发表于 2015-12-20 17:35
液压图么，下面是我设计的，根据这个原理。高低压双联泵站，单向阀1，是原有的单向阀，单向阀2，3，是我加 ...

连着看了了帖子，大侠讲的“高低压同时升压”不好，此时低压升压最高不就是到低压卸荷阀的标定压力吗？电机的选择应该是已经考虑了这样的同时升压吧
