压铸机与增压缸

十年误国

这个老孟，是阜新压铸机厂（已破产）的老厂长，拿国务院专家津贴的人士，早年设计的玩意，我实在不敢恭维，包括他指着拿专家津贴的那个设计，也就蒙蒙外行吧。不过他也算是老家伙里最厉害的一个了，虽然不行，但还在动弹，不是死人。

这十年来，厂子破厂后，老孟倒爆发了，搞出了一种内置单向阀的双回路，虽然不怎么样（你搞双回路一定失败），但比起以前水平是提高了。

所以现在内置单向阀的双回路有两种，一种老孟这种私货（虽然到处推销，没人买帐的，倒不是机厂土老板懂技术，你是阜新老厂长怎么了？许多人没说过他，知名度还不及我，只有我这样的压铸机世家知道他，过气人物了，再说阜新搞得好能破产，厂长不要负主要责任？技术上管理上），再一种就是力劲那种玩意。

十年误国

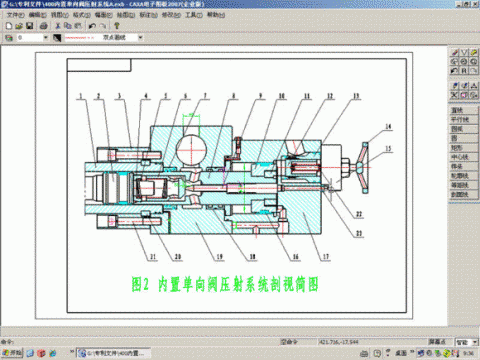

看上图，老孟这也是死顶杆，但他自称建压时间五毫秒，能嘛？要是能，那就和我一个水平，在这一点上噢。

另外你看，手轮和插装阀被顶杆逼到上面去了吧。

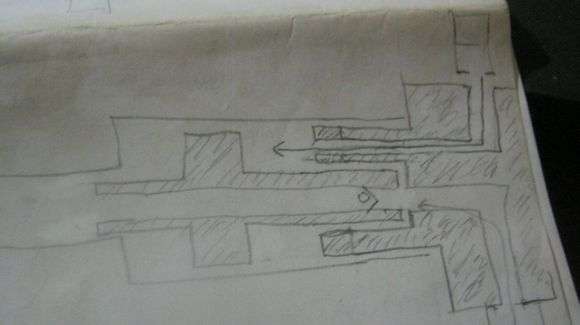

力劲这种内置单向阀双回路呢，我没拆过，但内部我是这样设计的，求简。但看了一下力劲的照片，他拉倒吧——

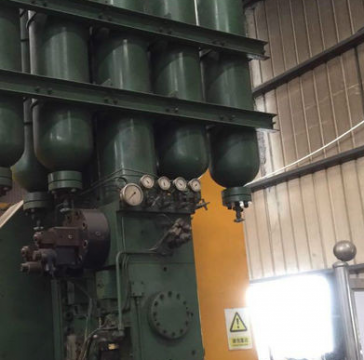

什么玩意，怎么两个储能器下，又垫两块小阀板？有必要嘛？力劲无人。

十年误国

十年误国 发表于 2015-12-20 02:18
什么死顶杆活顶杆，老子统统不要，就是把内置单向阀屁股，直接顶到储能器插装阀头上的。

你增压时，储能 ...

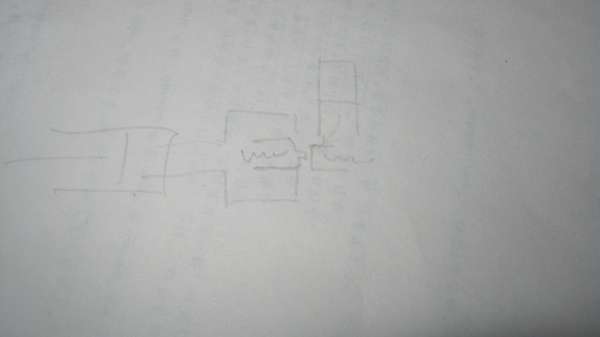

应是这张图，原图发错了。

wydabl

{:9_231:}{:9_231:}{:9_231:}
大侠我觉得我已经有你说话的风格了

Allen.xz

哪里可以了解到压铸机的结构及其工作原理？

derger

请问用液压增压器效果会怎么样！我看进口的设备有用过！

十年误国

derger 发表于 2016-6-3 15:02
请问用液压增压器效果会怎么样！我看进口的设备有用过！

压铸机的压射缸，必须装增压缸。因为压射缸是有变量要求，即压射功率，在活塞行进时偏重于速度（小缸速度快，但推力不足），在活塞打到头时偏重于推力（大缸推力大，但速度慢）。

如果不装增压缸，偏重于推力，则加大缸，导致速度慢功率大（储能器放油会成倍增加），偏重于速度，则缩小缸，速度提上去了，但推力达不到，无法压缩工件里的气孔。

冷室机一定会装增压缸，而冷室机是压铸机的主流，热室一般都是100吨合模力以下的小机器。

增压力一般在30MP左右，没出过问题，不知你要问什么了，保压嘛，如果停机，我想这30MP压力能保几个小时没问题，密封就用格莱圈（主缸活塞）和斯特封（增压活塞杆）。 还有一个建压时间，即主缸打到头升压，这时开始计时，待增压力升上去，计时结束，这个时间间隙在三十毫秒以内，即百分之三秒以内。当然我们的主缸和增压缸都是储能器驱的。主缸有储能器，增压缸也有独立的储能器（这是个傻逼设计，号称双回路，实际上两缸共用一个储能器即可）。

两个储能器，一个驱主缸，一个驱增压缸，这个主缸储能器，油压12MP，那布勒搞成20MP，大大提高了压射功率和压射性能，但是我想知道的是，你把主缸的压强干到20MP，那增压时，你增到多少，布勒还保留了增压缸，增到50MP? 上次展会上问布勒，老头毛都不懂，不知增压力为何。我想这就是我们为什么不把压射储能器压强提得过高的原因，提得过高，那增压力干到多少合适呢？他们是没种把增压力干到40MP的，不要说50MP以上了。

derger

十年误国 发表于 2016-6-3 18:32
压铸机的压射缸，必须装增压缸。因为压射缸是有变量要求，即压射功率，在活塞行进时偏重于速度（小缸速度 ...

谢谢，又了解了一些。我只知道要压铸机要增压，不知道哪个地方增压用，一直以为锁模，看来锁模之前压射也要。
其实我就想跟你这种高手请教下，增压缸和增压器用在压铸机增压上面哪个优势大些。

十年误国

derger 发表于 2016-6-3 20:29
谢谢，又了解了一些。我只知道要压铸机要增压，不知道哪个地方增压用，一直以为锁模，看来锁模之前压射也 ...

压射一定有增压缸，锁模一般没有增压缸，带差动的都是少数。增压缸是变量方式之一，所谓变量就是功率等于压力乘流量，缸在行程的不同阶段，有时压力需求大些（比如行程终点），有时流量需求大些。变量就是能在总功率不变的前提下，是往压力多分点，还是往流多分点。双联泵，变量泵，增压缸，差动，皆属变量方式。

由于压铸机用高低压双联泵，所以合模这块已然有双联泵这种变量方式了，所以一般不增装压缸，或差动（在缸的行程末端要断开差动恢复推力，叫变量差动）。

但压射是储能器驱的，双联泵管不了储能器的释放，所以压射部分装了增压缸，为变量。
