有懂电磁阀的么
[复制链接]
十年误国
十年误国
当前离线
积分
1200
注册时间
2015-12-12
最后登录
1970-1-1
IP卡
狗仔卡
发表于 2015-12-14 21:37:50
|
显示全部楼层
|
阅读模式
衔铁上的阻尼孔,对衔铁速度有多大影响? 我们的活塞需要加速度,20毫秒内动作结束,而一般电磁阀,换向时间在50到100毫秒,说是电感效应闹得。

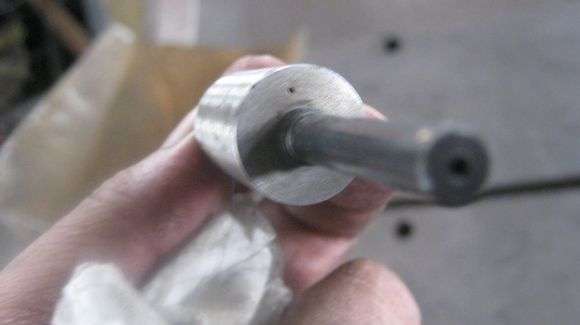

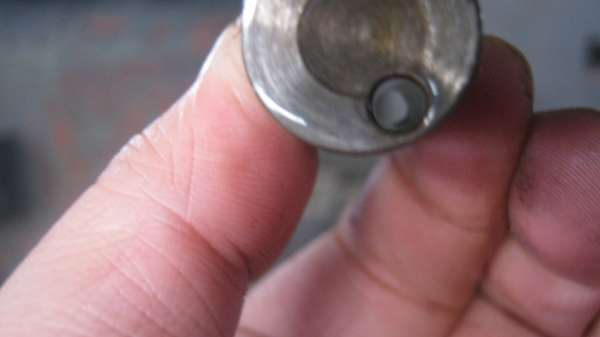

但图上的阻尼孔,对阀芯速度也会有很大影响,另一张图的孔就很大,不会影响阀芯速度。我早想扩这个阻屁孔,今天偶尔看到一台旧机上的线圈柱断了,拿出衔铁,就发现上面的孔很大。
有懂电磁阀的么
有懂电磁阀的么
回复
使用道具
举报
提升卡
置顶卡
变色卡
ProPE
ProPE
当前离线
积分
15
注册时间
2016-1-3
最后登录
1970-1-1
IP卡
狗仔卡
发表于 2016-1-3 12:50:07
来自手机
|
显示全部楼层
小孔的多半属于柔和换向型的。一般都是比较大的,主要起到沟通作用
回复
使用道具
举报
十年误国
十年误国
当前离线
积分
1200
注册时间
2015-12-12
最后登录
1970-1-1
IP卡
狗仔卡
楼主
|
发表于 2016-6-5 23:55:49
|
显示全部楼层
柔性换向也就是增加了换向时间,在活塞速度达到几米,且行程较短的场合,是不行的,换向慢,影响活塞加速性能。既使此电磁阀做插装阀的先导阀用,也会影响插装阀的开启速度。
回复
使用道具
举报
power
power
当前离线
积分
20
注册时间
2011-12-23
最后登录
1970-1-1
IP卡
狗仔卡
发表于 2018-5-7 23:41:37
|
显示全部楼层
你想扩这个孔是可以的,扩大一点是会提高相应速度,但是不会达到你想要的20毫秒,最少40毫秒;
另外多说一点,你手上这个铁棒棒上面开小孔的目的就是为了延长切换时间
回复
使用道具
举报
wyscclb
wyscclb
当前离线
积分
6
注册时间
2018-4-3
最后登录
1970-1-1
IP卡
狗仔卡
发表于 2018-9-6 15:22:59
|
显示全部楼层
可以在外圆上铣两条通油槽
