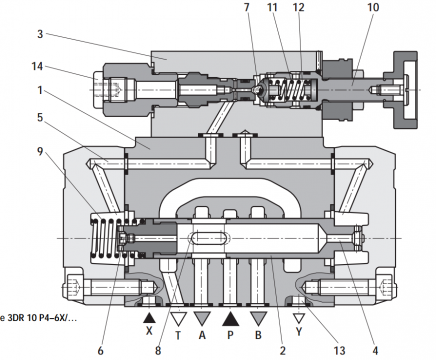

求教力士乐三通减压阀工作原理,实在是看不懂啊。

    [复制链接]
发表于 2015-12-1 23:38:22 | 显示全部楼层 |阅读模式
都是指的什么元件?油路是怎么走的?工作原理?调节方法?真的是看不太懂,求高手指点指点,谢谢您了。

求教力士乐三通减压阀工作原理,实在是看不懂啊。

求教力士乐三通减压阀工作原理,实在是看不懂啊。
  • 打卡等级:偶尔看看
  • 打卡总天数:140
  • 打卡总奖励:708
发表于 2015-12-2 18:04:38 | 显示全部楼层
说明书上应该有详细的工作原理介绍
回复

使用道具 举报

 楼主| 发表于 2015-12-2 18:48:11 | 显示全部楼层
gaoyouwtz 发表于 2015-12-2 18:04
说明书上应该有详细的工作原理介绍

关键是英文的,看的云里雾里的,不是十分透彻,只能懂一小部分。
回复

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:514
  • 打卡总奖励:1382
发表于 2015-12-3 08:19:51 | 显示全部楼层
减压的压力和溢流的压力设定值是同步的,但数值并不完全一样,一句话,同一设定的溢流压力实际会比减压压力稍高。其调节和一般的减压阀一样,只需调节弹簧即可。你可以查看具体样本资料,设定规律是减压时(P到A)随着通过减压阀的流量的增大,减压阀主阀开口越大(Y路的溢流量可以基本忽略),压降会变小,所以减压阀的输出压力会有所变小(相对于设定值);当负载升高时,减压阀开口变小,压降变大,当负载端0流量输出(此时经过减压阀的微小流量会全部从Y路溢流掉,这是减压阀发热的主要原因之一),减压输出为真正的设定值。当负载端出现外部干扰,突然增大时,该减压阀主阀芯会进一步移动,由P至A变成A至T,此时出现溢流回油(流量可以远大于先导减压控制的Y路溢流量),随着流量的增大,溢流压力会有所提高。所以,有时候3DR减压阀也叫自动液控换向三通组合功能阀(功能为:减压阀+换向阀+溢流阀)。
回复

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:514
  • 打卡总奖励:1382
发表于 2015-12-3 08:23:08 | 显示全部楼层
这种形式的阀俗称减泄压阀

回复

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:38
  • 打卡总奖励:101
发表于 2015-12-3 12:59:44 | 显示全部楼层
得先学习流体力学的一些基本知识。
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:2
  • 打卡总奖励:8
发表于 2015-12-3 21:20:18 | 显示全部楼层
huangyeya 发表于 2015-12-3 08:19
减压的压力和溢流的压力设定值是同步的,但数值并不完全一样,一句话,同一设定的溢流压力实际会比减压压力 ...

大侠,问一下。为什么减压时,主阀开口度越大,压降变小,然后输出压力变小,压降变小,应该输出压力变大把?不太明白。另外减压阀为什么流量增大,减压阀开口度越大?
回复

使用道具 举报

  • 打卡等级:即来则安
  • 打卡总天数:236
  • 打卡总奖励:1098
发表于 2015-12-5 01:08:59 | 显示全部楼层
我到觉得像顺序阀或卸何阀
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:2
发表于 2016-1-14 20:41:23 | 显示全部楼层
4楼讲的很对,这个阀叫减压溢流阀,但它和普通的减压溢流不同的是一旦负载出现大的波动油液会迅速从T口溢流掉,这种阀就是相应快,减压压力非常恒定,减压口的压力稳定。
回复

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:61
  • 打卡总奖励:363
发表于 2016-7-26 12:50:31 | 显示全部楼层
蛮好受教了,要多来看看才长见识
