关于剪板机液压系统一些问题!

[复制链接]
  • 打卡等级:初来乍到
  • 打卡总天数:32
  • 打卡总奖励:102
发表于 2015-12-1 10:24:34 | 显示全部楼层 |阅读模式

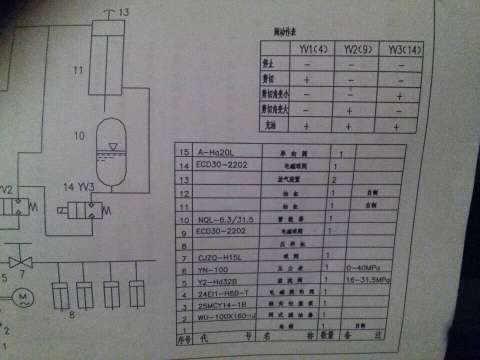

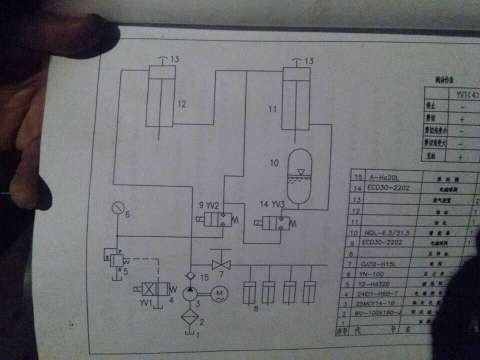

1.两个液压缸尺寸相同,能否实现油缸同步?
2.分析一下剪切角变小、变大及充油三个工况?

关于剪板机液压系统一些问题!

关于剪板机液压系统一些问题!

关于剪板机液压系统一些问题!

关于剪板机液压系统一些问题!
  • 打卡等级:偶尔看看
  • 打卡总天数:140
  • 打卡总奖励:708
发表于 2015-12-1 20:53:32 | 显示全部楼层
不错的原理,对我来讲,比较新颖,学习了
回复

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:349
  • 打卡总奖励:1339
发表于 2015-12-2 09:15:51 | 显示全部楼层
从我本人来看不能,除非他们的负载在整个运动过程中始终一样,并且遇到的外在客因素观也完全一致,否则不能同步。
回复

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:32
  • 打卡总奖励:102
 楼主| 发表于 2015-12-2 09:30:43 | 显示全部楼层
如果两个油缸尺寸相同的话,实现不了同步。左边的油缸快,右边的油缸慢,且速度比等于无杆腔和有杆腔的面积比。
回复

使用道具 举报

  • 打卡等级:即来则安
  • 打卡总天数:206
  • 打卡总奖励:631
发表于 2015-12-2 10:47:13 | 显示全部楼层
理论上看着两个油缸是可以达到一定的同步精度的,前提是11和12两个不同的油缸面积经过恰当的计算匹配;
应该是两个ECD30的开启和关闭(9和14)决定了溢流阀5和蓄能器什么时候起作用,但具体过程不懂因为对这种机器工作原理不熟悉,另外请把原理图画的清晰一点,两条交线之间的关系请表达清楚或许会有帮助!!!
同步问题看具体精度要求有很多种实现办法
回复

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:44
  • 打卡总奖励:323
发表于 2015-12-2 20:48:58 | 显示全部楼层
本帖最后由 cqzyouxiang 于 2015-12-2 22:17 编辑

1 并联可以,串联显然不行。图列像是串联回路,接法有问题。左缸上腔进油应有方向阀控制,两缸间油路要加补油阀。
2 剪切角大省力。但大于自锁角,剪切时板料会产生侧滑,剪下的板料扭曲变形大。考虑到压料缸的作用,是以为8度左右为好。
“充油”什么意思?
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:2
  • 打卡总奖励:12
发表于 2015-12-2 21:24:24 | 显示全部楼层
如果双出杆油缸可以同步,不过要解决补油问题
回复

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:32
  • 打卡总奖励:102
 楼主| 发表于 2015-12-3 08:50:44 | 显示全部楼层
wydabl 发表于 2015-12-2 10:47
理论上看着两个油缸是可以达到一定的同步精度的,前提是11和12两个不同的油缸面积经过恰当的计算匹配;
应 ...

这是我们设备带的图纸..
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:8
发表于 2015-12-6 00:27:24 | 显示全部楼层
充油,是给蓄能器充油,剪切角是调整两个液压缸伸出量。
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:2
发表于 2016-1-12 14:45:58 | 显示全部楼层
1、不同步。2、不能串联
回复

使用道具 举报
