求助高人

阿布 · 发表于 2015-11-14 09:45:38

本帖最后由阿布于 2015-11-14 16:10 编辑

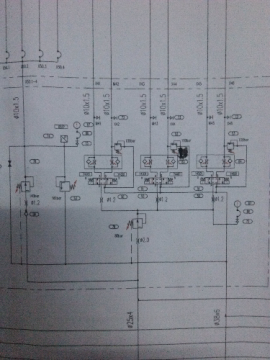

求高人给解答一下原理

hwb976818 · 发表于 2015-11-14 11:54:26

你这个图没法看清！

tianya413 · 发表于 2015-11-15 09:47:53

这个图复杂吗？？
哪里看不懂

x199 · 发表于 2015-11-15 17:41:25

确实看不懂，能否介绍一下这个系统？
减压阀入口节流－－换向阀入口节流－－还要加节流阀，到底需要多小的流量……

dirk · 发表于 2015-11-16 09:04:39

那个是回油补偿吗？

艾叶 · 发表于 2015-11-18 12:12:14

p口节流，然后进单向阀，回油节流。系统需要低压速度更平稳。

Hliyeya · 发表于 2016-1-25 00:47:05

很简单！上面3油缸从右到左:压力油经换向阀（改变油缸工作方向，既伸出还是缩回）进入双单向节流阀（调节油缸工作速度）向油缸供液。下面的几个油缸更简单，靠机器自己的重力可以缩回，供压力油会伸出！

airfly1117 · 发表于 2016-1-30 10:43:23

x199 发表于 2015-11-15 17:41
确实看不懂，能否介绍一下这个系统？
减压阀入口节流－－换向阀入口节流－－还要加节流阀，到底需要多小的 ...

是否主p口装有蓄能器？

DQB · 发表于 2016-2-16 13:00:46

没看出什么问题，就是B口溢流阀画反了。
