请教锥阀式直通单向阀建模

zhongliuhua111

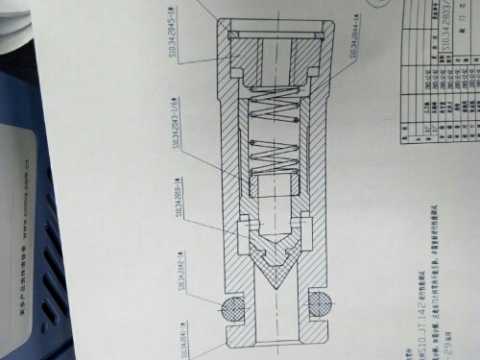

新手请教怎么将图片中的模型建模仿真，在AMESim中没有找到带节流孔的锥阀

yaoyeming

锥阀芯和节流孔可以分开建模

zhongliuhua111

yaoyeming 发表于 2015-10-9 13:31
锥阀芯和节流孔可以分开建模

可否详细点呢，我才接触这个软件，也没有教程？

yaoyeming

   http://pan.baidu.com/share/link?shareid=1469809685&uk=3188391764

zhongliuhua111

yaoyeming 发表于 2015-10-9 13:39
http://pan.baidu.com/share/link?shareid=1469809685&uk=3188391764

我先看看，谢谢您啦

绿色番茄

事物中的一个零件不代表建模时就可以用一个模型来建立，建模的思路应该是以功能为基本单元，事实上你图中的锥阀零件有三个功能，1，作为锥阀；2，有节流孔的节流功能；3，还有活塞的作用面功能。这三个功能应该用三个不同功能模型来建立。其次，就阀的工作流量来看，该孔是否会形成节流作用，也需要分析。若是小流量，则不需考虑孔的影响。

zzfjct

锥尖部分是非金属材料？
