摘要：本文是根据对MDTools软件的理解，将其设计的基本操作流程进行总结，可以和需要了解这个技术的人员进行分享。 MDTools®是一款专业的液压集成块（主板）三维设计软件，软件是在SolidWorks® 环境下运行的，可以进行液压集成块建模设计、设计检查并生成相关的文档。该软件提供了强大的集成块设计的专用功能，从而使得复杂、大型的液压集成块设计变得更加容易、更加快捷，并且可以有效避免设计的错误，降低设计和制造的成本。
基于MDTools的液压集成块设计流程

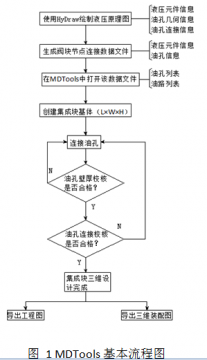

基于MDTools的液压集成块设计基本流程图如图1所示，首先使用HyDraw进行液压原理图的绘制，液压原理图中包含了集成块设计所需要所有的信息，如 液压元件信息、油孔几何信息、油孔连接信息；同时，HyDraw可以生成液压阀块之间的油路连接的数据文件，该文件可以在MDTools中打开，提供集成块设计所需的油孔信息和液压元件信息。
基于MDTools的液压集成块设计流程
首先根据设计要求，输入集成块长宽高数据创建一个液压集成块基体，然后根据油路连接数据文件在MDTools中创建的列表，依次选择要创建的油孔在液压集成块基体上进行布局连接。

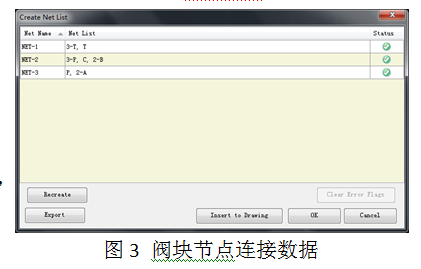

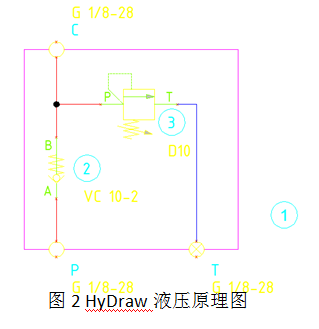

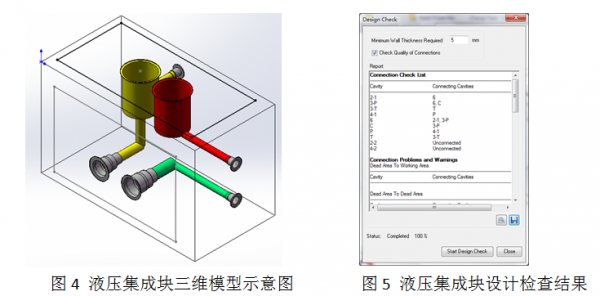

MDTools可以根据HyDraw提供的数据调用孔数据库中对应的油孔进行布局连接。油孔布局连接完成之后使用检查功能可以对所设计的液压集成块进行安全壁厚和油孔连通性检查，检查无误后则可以导出集成块的制造工程图和三维装配模型。 首先使用HyDraw绘制要进行设计的液压原理图，如图2所示。由于MDTools软件为东岱软件公司提供的试用版软件，最多只能插装10个孔，所以这里设计的液压原理图比较简单，仅作为MDTools液压集成块设计方法基本思路研究。HyDraw的Net功能生成液压阀块节点连接数据，如图3所示。有3条独立的油路：Net1、Net2和Net3。这里将油路信息输出为MDTools数据文件Sample.xml，并用MDTools打开该文件就可以获得需要的油路连接信息。 接下来可以使用MDTools创建液压集块基体，从油路信息列表中选择需要创建的油孔在液压集成块基体上进行创建。最终的液压集成块效果图如图4所示。其中不同的颜色表示不同的油路，该实例中有3条不同的油路，分别用红黄绿来表示。之后就可以使用MDTools的ChekDesign功能对集成块进行安全壁厚及油孔的连通性进行检测并生成检测结果文件，如图5所示。
基于MDTools的液压集成块设计流程

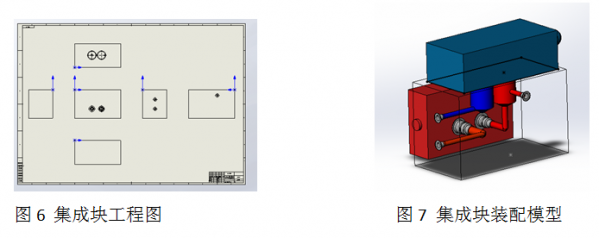

MDTools输出集成块的工程图如图6所示。
基于MDTools的液压集成块设计流程
最后可以完成集成块与液压元件的装配，如图7所示，使用MDTools输出集成块的装配图。另外，在进行集成块与液压元件的装配的时候可以同时检查液压元件之间是否干涉。
|
