[请教]关于比例流量插装阀原理问题

ljx961240

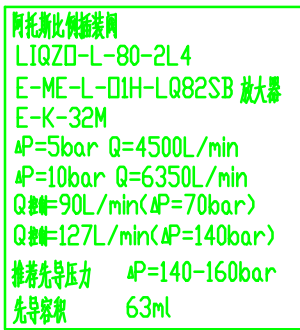

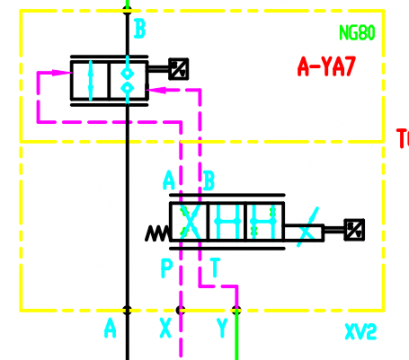

上图是ATOS的比例流量插装阀，下面那个电磁阀三个位で通路有什么区别？尤其是第二个和第三个，还有第三幅图的s/v是什么符号？是位置传感器吗？

燕南小宇

下面是一个伺服比例换向阀，做主阀部分的导阀，三位四通结构，代表电磁铁得失电后阀的中位，左位，右位三种液流走向，S/V是电位反馈的意思，即是通过传感器把位置信号转换成电压反馈给放大器，进而给出差动信号纠正阀芯的位置，实现精密调节。

ljx961240

燕南小宇 发表于 2015-9-20 17:54
下面是一个伺服比例换向阀，做主阀部分的导阀，三位四通结构，代表电磁铁得失电后阀的中位，左位，右位三种 ...

首先十分感谢你的回答。我还有点疑问：电磁阀失电后在哪个位？中位和右位p和t路相通，那这两位的区别在哪里？电磁阀接左位时p路通向主阀的左位，这样主阀还是不能导通，电磁阀接哪位主阀才能导通呢？

燕南小宇

ljx961240 发表于 2015-9-20 21:51
首先十分感谢你的回答。我还有点疑问：电磁阀失电后在哪个位？中位和右位p和t路相通，那这两位的区别在哪 ...

先导比例阀失电时（初始位置）位于左位（P→B），主阀关闭，得电时阀芯右移至左位工作（P→A），主阀逐渐打开，流量取决于其开口大小。所谓的中位其实是指其零遮盖特征，阀芯从左位到右位过程会“经过”中位（P,A,B,T通，实际还是有很小的负开口，显示为精密节流口），由于零遮盖结构，瞬间切换油路走向，基本没有死区。

ljx961240

燕南小宇 发表于 2015-9-20 23:45
先导比例阀失电时（初始位置）位于左位（P→B），主阀关闭，得电时阀芯右移至左位工作（P→A），主阀逐渐 ...

工作原理还是不太懂，回去好好看看书，谢谢

dy1xue

燕南小宇 发表于 2015-9-20 23:45
先导比例阀失电时（初始位置）位于左位（P→B），主阀关闭，得电时阀芯右移至左位工作（P→A），主阀逐渐 ...

中位作为过渡区可以理解，其实右位的确有些看不懂，总感觉右位P,A,B,T通，而且A,T之间没有节流，这样能使得主阀到左位吗？与楼主同感，求解中啊
