请教sun平衡阀的选型

suji99

请教前辈们，本人接触sun平衡阀第一回，请前辈们指点：
大致的技术要求：
1，油缸是变幅油缸，变动幅度是大约110度，负载40T,随着变幅变化。
2，系统压力20MPa，
3，平衡阀压力约13MPa左右。
4，最大流量120L/min。
5，平衡阀安装在油缸上的焊接阀块上。
我选择SUN的平衡阀CBEA-LHN,两件，请教前辈们这个工况是不是可以这么用。有什么问题请指教，在这里先谢谢啦！

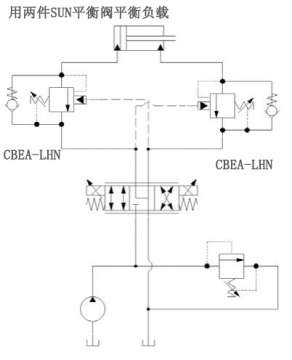

传个简单的负载原理图，请前辈们分析一下。

四筒

回油有背压，要不选透气型，要不改原理图，加单向阀直接利用平衡阀回油节流

spinning1976

四筒 发表于 2015-9-14 07:45
回油有背压，要不选透气型，要不改原理图，加单向阀直接利用平衡阀回油节流

没看到回油有背压啊？

suji99

spinning1976 发表于 2015-9-14 08:10
没看到回油有背压啊？

大哥，能不能这样用？给点意见呀，

rk9004

如果是重力负载，只在下落处加一个就可以了。另外，平衡阀的选用要根据油缸的面积来定，就是说要看40吨的负载作用在阀芯上的压力是多少，再定平衡阀的压力。同时要注意平衡阀的开启比要大于油缸的面积比。

spinning1976

suji99 发表于 2015-9-14 14:26
大哥，能不能这样用？给点意见呀，

可以用啊，具体的数据要计算，原理上没什么不妥，不过要好好研究工况。油缸一般都用液压锁的。

游勇

楼主是用比例阀来控制下降速度吗？若低速时下降流量过小，会产生跳动。选节流式的平衡阀较佳。

fr102

抗衡閥的先導比選比油缸比接近的 不可選小於油缸比

suji99

fr102 发表于 2015-10-7 16:54
抗衡閥的先導比選比油缸比接近的 不可選小於油缸比

请教，什么是油缸比，是活塞杆与活塞的面积之比吗？谢谢了

qazwsxdc130

油缸的工作最大压力是多少？设定13MPa的话足不足够保证无流量时锁死？
