液压助力器仿真

绿色番茄 · 发表于 2015-9-10 09:34:29

我想请教各位大侠，为什么我的仿真结果中，液压缸的活塞和滑阀的阀芯都在剧烈的抖动。是参数设计不合理吗？求高人指点啊！

绿色番茄 · 发表于 2015-9-10 09:36:01

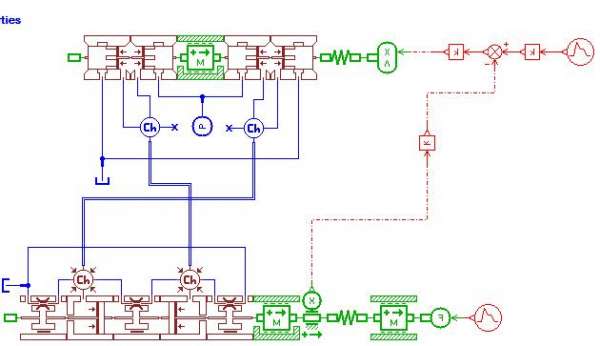

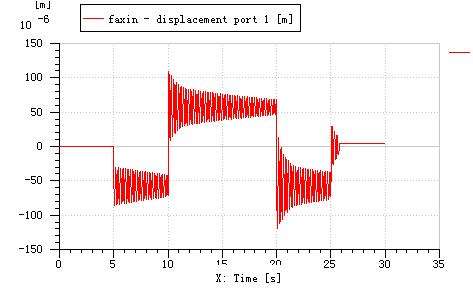

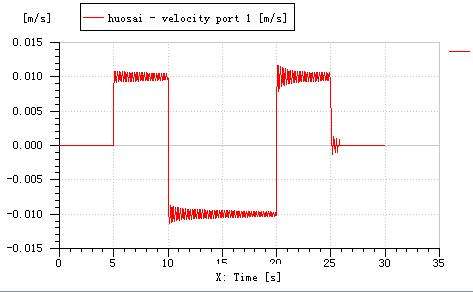

三个图分别是系统图，活塞速度，和阀芯位移

绿色番茄 · 发表于 2015-9-10 11:03:59

追问，系统中的质量块模型，端口1和端口2 的力输出方向是怎么规定的啊。是按左右方向规定，还是按拉力为正，压力为负的规定啊？

2859669430 · 发表于 2016-5-13 16:46:23

请问你这个问题解决了么吗？做出来的源文件能不能发给我一份

yiliya · 发表于 2016-5-15 23:52:04

因为系统振荡很厉害，所以系统一定是一个欠阻尼系统，所以最直的办法就是增加系统的阻尼。增加系统阻尼的方法有两种，一种是直接在质量块的粘性摩擦系数里面调整。另一种办法是增加液压阻尼，在振荡的油路上增加阻尼孔。但是增加阻尼的前提条件是你的模型首先工作原理正确，参数设置在合理范围以内通过增加阻尼来调整系统的动态性能。
