压力补偿

dirk · 发表于 2015-8-28 21:58:50

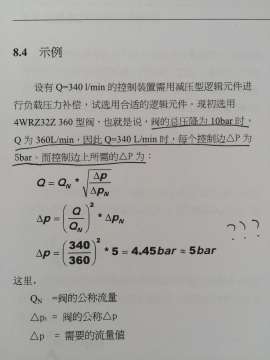

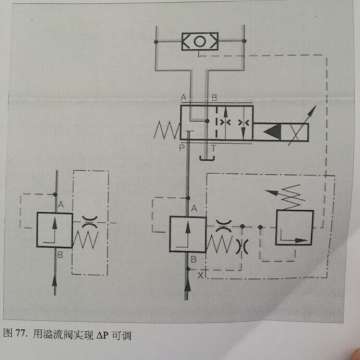

请高手指教，图片1中的压差可调的原理是什么，有这方面的资料介绍下，图片2中划线的部分怎么理解？坐等高手指教。

求教压差调节的原理

怎么理解

自由主义 · 发表于 2015-8-30 19:24:14

本帖最后由自由主义于 2015-8-30 19:26 编辑

换向阀有两个阀口，其压降相等。公式根据伯努利方程得来

spinning1976 · 发表于 2015-8-30 22:01:42

哪里的资料？介绍一下

dirk · 发表于 2015-8-31 12:10:20

自由主义发表于 2015-8-30 19:24
换向阀有两个阀口，其压降相等。公式根据伯努利方程得来

指的是P到A B到T这两个阀口的压降吗？

dirk · 发表于 2015-8-31 12:11:41

spinning1976 发表于 2015-8-30 22:01
哪里的资料？介绍一下

力士乐第二册里面的

自由主义 · 发表于 2015-8-31 18:20:36

dirk 发表于 2015-8-31 12:10
指的是P到A B到T这两个阀口的压降吗？

对的

wydabl · 发表于 2015-9-1 10:40:10

自由主义发表于 2015-8-30 19:24
换向阀有两个阀口，其压降相等。公式根据伯努利方程得来

是因为阀芯不动时（认为阀芯受力平衡），所以两端的液动力也必须相等，以至于阀的压降必须相等？
请问压降相等是结果还是原因？

leeee123 · 发表于 2015-9-1 20:02:42

溢流阀出口压力为负载压力值，溢流阀的进口压力比出口压力高P就是溢流阀的设定值，弹簧可调的，溢流阀的进口压力加减压阀的弹簧力等于A口压力，所以换向阀的进出有口的压差就是溢流阀的设定值加减压阀的弹簧力，保证换向阀两端压差为定值，通过调整溢流阀压力改变。

自由主义 · 发表于 2015-9-2 12:30:29

wydabl 发表于 2015-9-1 10:40
是因为阀芯不动时（认为阀芯受力平衡），所以两端的液动力也必须相等，以至于阀的压降必须相等？
请问压 ...

换向阀阀芯是对称的，一般认为两个阀口开度相等即阀口阻尼相同，通过阀口流量一样。所以压降也一样

wydabl · 发表于 2015-9-2 14:01:15

自由主义发表于 2015-9-2 12:30
换向阀阀芯是对称的，一般认为两个阀口开度相等即阀口阻尼相同，通过阀口流量一样。所以压降也一样

那节流面积比2:1的阀芯如何解释？
