请各位分析一下SUN抗衡阀的工作原理

cyxz

请各位分析一下SUN抗衡阀的工作原理，如图：
1-负载口
2-出口
3-控制口

3口通上高压油后，黄色和绿色阀芯哪个动作？

cyxz

3口通上控制油后，黄色和绿色的阀芯那个动作？

cyxz

3口通上高压油后，黄色和绿色阀芯哪个动作？

Arven113

应该黄色的向上运动

南支清风

当1口有负载压力时，绿色杆已与蓝色螺杆相扺，因此3口通控制油时，只有黄色阀套动作。个人意见，仅作参考吧。

暖风

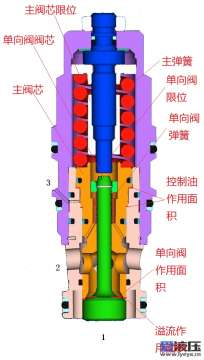

1、溢流功能，1口通压力油，2口通油箱，3口泄油情况下：因单向阀阀座位于主阀芯上，所以初始状态下单向阀与主阀芯为一个整体，改整体向上移动，当单向阀阀芯被单向阀限位顶住后，单向阀芯停止运动，此后主阀芯在压力油作用下（压力作用在溢流作用面积上）向上运动，单向阀阀芯与主阀芯脱离，油液从1口流至2口；
2、单向阀功能，2口通压力油，1口通油箱情况下：2口压力油作用在单向阀作用面积上，单向阀阀芯下移，单向阀阀芯与主阀芯脱离，油液流通；
3、先导打开功能，1口通负载，2口通油箱，3口通控制油情况下：1口压力油作用在溢流作用面积上，但不足以打开阀芯；3口控制油作用在控制油作用面积上，因该面积为溢流作用面积的3倍或以上，所以小压力即可使主阀芯上移；两个作用力共同作用，使单向阀阀芯与主阀芯脱离，1至2口油液流通；

暖风

cyxz 发表于 2015-8-26 10:51
3口通上高压油后，黄色和绿色阀芯哪个动作？

黄色与绿色阀芯均动作，绿色阀芯被限位挡住后不再动作，后续仅黄色阀芯动作，黄色阀芯被限位挡住后，阀芯达到最大开度

液压-稻草人

暖风 发表于 2015-8-26 14:14
1、溢流功能，1口通压力油，2口通油箱，3口泄油情况下：因单向阀阀座位于主阀芯上，所以初始状态下单向阀与 ...

找了一晚上的资料都没看明白 看到楼主的这个图示终于茅塞顿开 实在太感谢楼主了 非常感谢解惑。
