26T升降平台请教

andylai1688 · 发表于 2015-8-16 22:14:22

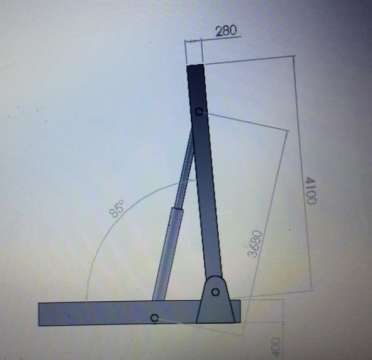

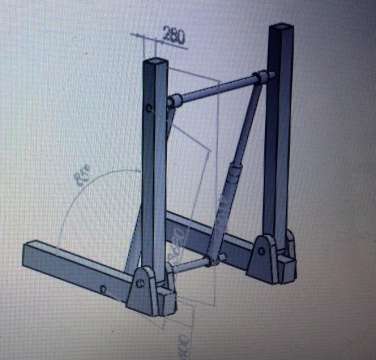

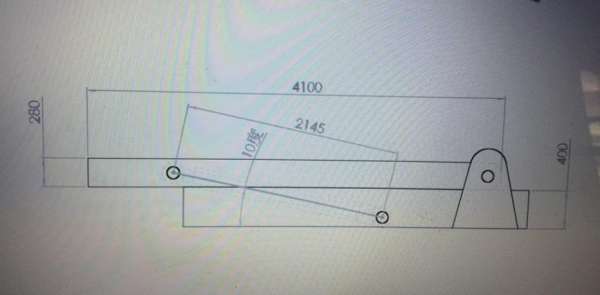

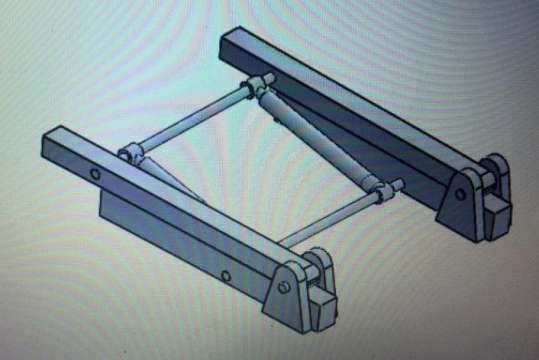

工作平台为6000mm x4200 重量26吨，从水平慢慢升起到85度，停止，要求停止时保压时间为40分钟

cqzyouxiang · 发表于 2015-8-16 23:02:49

先有一法，用多级缸。这样可以减小安装距离，增加初始升角。

cqzyouxiang · 发表于 2015-8-17 08:28:11

方法二：用铰轴式油缸，倒置。

andylai1688 · 发表于 2015-8-17 08:32:54

方法2 ，能上草图不？

cqzyouxiang · 发表于 2015-8-17 09:30:38

本帖最后由 cqzyouxiang 于 2015-8-17 11:46 编辑

andylai1688 发表于 2015-8-17 08:32
方法2 ，能上草图不？

神龙见首不见尾。这样一来，不就要现形了吗？开个玩笑。
铰轴缸，活塞杆耳环连右支点，缸体铰轴接左支点，外置。右支点修正左移，使升角大于30度。此时两支点的距离即为铰轴缸的安装距。行程在此，对于铰轴缸来说，可以自由定了。只是缸体朝上出了台面，有点难看。如果下面空间够的话，油缸也可正装，内置。意下如何？不行，再另想法。

lipandeng · 发表于 2015-8-17 13:34:30

初始角度太小估计根本升不起

南支清风 · 发表于 2015-8-18 14:23:14

应采用中间铰轴的液压缸，并挖地坑。

zjx0573 · 发表于 2015-12-10 08:47:52

加一个启动油缸辅助
