谁能帮我分析一下平衡阀的原理么 谢谢

[复制链接]
  • 打卡等级:无名新人
  • 打卡总天数:10
  • 打卡总奖励:48
发表于 2015-8-12 19:44:50 | 显示全部楼层 |阅读模式

谁能帮我分析一下平衡阀的原理么 谢谢

谁能帮我分析一下平衡阀的原理么   谢谢

发表于 2015-8-13 11:56:48 | 显示全部楼层

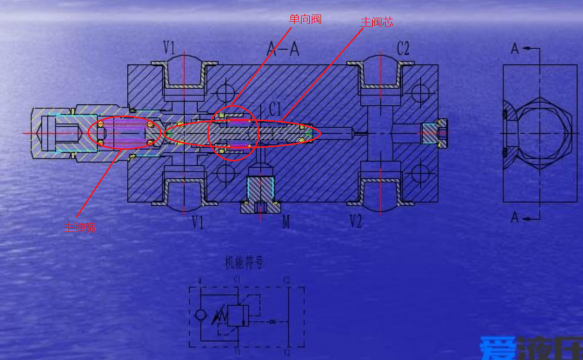

V1至C1,克服单向阀弹簧力,导通
C1至V1,单向阀关闭,需克服主弹簧力,因在主阀芯上的作用面积很小,所以压力比较大才能打开主阀芯,C1至V1导通高压溢流。
V2至C2通压力油时,通过节流孔作用在主阀芯上,因作用面积大,小压力即能打开主阀芯,C1至V1导通相对低压溢流。

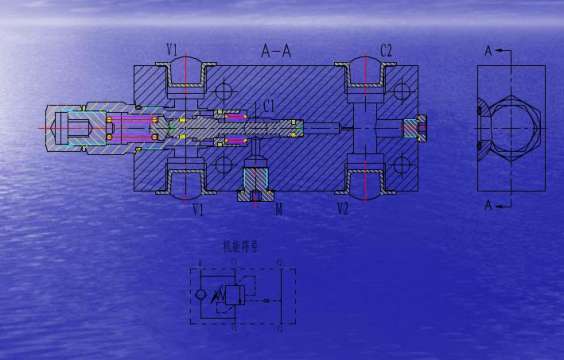

请看图。
回复

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:43
  • 打卡总奖励:92
发表于 2015-8-15 08:29:53 | 显示全部楼层
oilcontrol的东西
