船用遥控抓斗原理

jlw003

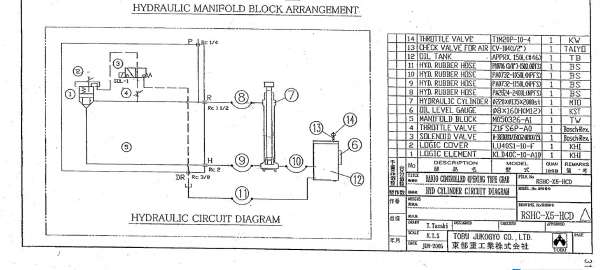

请教各位大神，此附件中的船用遥控抓斗工作原理。在电磁阀3左位通时候油是怎样流通的？有人说是从油柜12到电磁阀3再到逻辑元件1再到千斤顶7。如果真是这样，请问原理是什么？

Kingham

个人感觉应该是电磁阀得电之后就是差动进油吧，油柜应该是关闭的

jlw003

不是差动进油。油柜和千斤顶之间有个止回阀，油只能从千斤顶流向油柜。有没有大神指点一下迷津？

游勇

先假设回路是对的。
1. 由于液压缸7和动力站只有一条油路连接 ，所以液压由进出液压缸都是通过管路10;
2. 当动力站供油而方向阀3未通电，由于有增压效果，罗辑阀1保持关闭；
3. 当动力站供油而方向阀3通电，液压缸形成差动，液压缸伸出；
4. 当动力站关闭而动力站内(应该有的)单向节流阀打开，液压缸在外力下下降；
5. 需然电磁阀3末通电，但形成止回阀回路，液压油能补回有杆腔。

changshui122

jlw003 发表于 2015-8-14 18:28
不是差动进油。油柜和千斤顶之间有个止回阀，油只能从千斤顶流向油柜。有没有大神指点一下迷津？

原理图那个是单向阀？

jlw003

加上止回阀后的图是这样的，请看附件。油只能从千斤顶流向油柜，而不能从油柜流向千斤顶。

mhy0129

学习

zhuchangdeng

没有见过这种控制方式,是有点特别,见习一下

hjpauleta

船用液压抓斗一般分两种，一种有液压泵，另一种没有液压泵，靠液压缸开锁闭合实现抓斗开闭。你这液压图好像是没有液压泵的。
