图中的0与PWM分别代表什么啊?求指教

[复制链接]
发表于 2015-8-5 20:44:08 | 显示全部楼层 |阅读模式

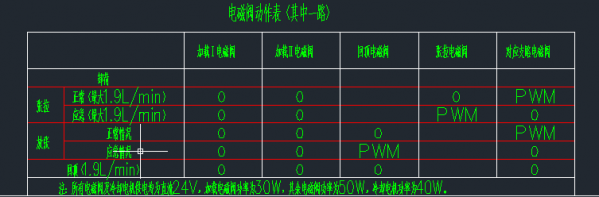

图中的0与PWM分别代表什么啊?求指教

图中的0与PWM分别代表什么啊?求指教

图中的0与PWM分别代表什么啊?求指教
  • 打卡等级:初来乍到
  • 打卡总天数:58
  • 打卡总奖励:150
发表于 2015-8-5 21:04:38 | 显示全部楼层
对应泵源的电机采用了直流调速吧?
回复

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:98
  • 打卡总奖励:657
发表于 2015-8-5 21:16:37 | 显示全部楼层
加与不加颤振电流给电磁铁
回复

使用道具 举报

 楼主| 发表于 2015-8-5 21:32:43 | 显示全部楼层
zxd 发表于 2015-8-5 21:16
加与不加颤振电流给电磁铁

你好,那pwm代表震颤电流吗?有什么作用啊,还有就是表格空着的地方代表什么意思?刚学,求大神详解?
回复

使用道具 举报

 楼主| 发表于 2015-8-5 21:33:14 | 显示全部楼层
zzfjct 发表于 2015-8-5 21:04
对应泵源的电机采用了直流调速吧?

你好,那pwm代表震颤电流吗?有什么作用啊,还有就是表格空着的地方代表什么意思?刚学,求大神详解?
回复

使用道具 举报

 楼主| 发表于 2015-8-5 22:21:25 | 显示全部楼层
这个符号代表什么意思?
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:18
  • 打卡总奖励:62
发表于 2015-8-6 00:20:02 | 显示全部楼层
1. PWM可能代表按需供电。
2. 那代表压力传感器,压力为P,输出为电流讯号(I),一般为4-20mA。
回复

使用道具 举报

发表于 2015-8-6 08:00:14 | 显示全部楼层
液压我爱 发表于 2015-8-5 22:21
这个符号代表什么意思?

此符号代表 压力传感器
回复

使用道具 举报

  • 打卡等级:即来则安
  • 打卡总天数:281
  • 打卡总奖励:1393
发表于 2015-8-6 08:18:11 | 显示全部楼层
       0为不通电。
       PWM为脉冲宽度调制型。
       空格应为不限制其状态。
回复

使用道具 举报

  • 打卡等级:即来则安
  • 打卡总天数:281
  • 打卡总奖励:1393
发表于 2015-8-6 08:25:23 | 显示全部楼层
       PWM为脉冲宽度调制,调制电流即3楼朋友所说的颤振电流。
