sun优先流量控制阀

axiao2527 · 发表于 2015-8-4 16:53:25

烦请高手给解释下以下这种流量优先插装阀的工作原理，谢谢！

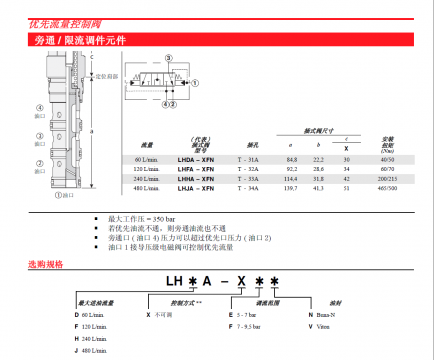

sun优先流量阀

fr102 · 发表于 2015-8-6 14:56:42

事實上這個叫作邏輯閥，與優先分流閥不同的是其口2壓力、流量與口4無關，且口2可封閉。

wawaadd · 发表于 2015-8-6 15:38:05

这种画法，一般是装载机的转向优先回路吧？

fr102 · 发表于 2015-8-7 14:13:23

同一種閥有好幾種符號的畫法，比如減洩壓閥就可以畫成像方向閥的那種型式，看你怎麼表示而已

axiao2527 · 发表于 2015-8-11 16:06:50

如果需要控制旁通流量的有无，怎么做到呢？

fr102 · 发表于 2015-8-22 16:30:54

若要控制旁通油口的有無，可在第一油口接一電磁閥回T，當作開關
當電磁閥關閉將一口堵死，將切斷旁通油流
當電磁閥通電將一口透氣，可將油流送往旁通口，且不受二口壓力影響

axiao2527 · 发表于 2015-8-25 16:51:43

左边的液控油从2和4口取，看不明白。

mhy0129 · 发表于 2015-9-30 16:36:59

学习

fr102 · 发表于 2015-10-7 16:49:29

回復axiao2527

事實上是從2口取...上面的圖給錯了...

静静等待 · 发表于 2015-10-13 08:44:57

wawaadd 发表于 2015-8-6 15:38
这种画法，一般是装载机的转向优先回路吧？

嗯，轮式机械的转向优先阀其实就总是这么个东西，他是一个四通口的三通流量阀
