请教大神帮忙看看一个平衡系统原理图,看不懂啊

  [复制链接]
  • 打卡等级:偶尔看看
  • 打卡总天数:68
  • 打卡总奖励:411
发表于 2015-7-22 09:08:14 | 显示全部楼层 |阅读模式
这是一个平衡系统,与单向阀A连通的一侧怎么进油啊?两个单向阀中间为什么有弹簧,有什么特别的含义吗?为什么用两个蓄能器,压力还160不一样,一个156bar,一个180.5bar,小弟刚接触液压,求大神门指点!!!!!

请教大神帮忙看看一个平衡系统原理图,看不懂啊

请教大神帮忙看看一个平衡系统原理图,看不懂啊

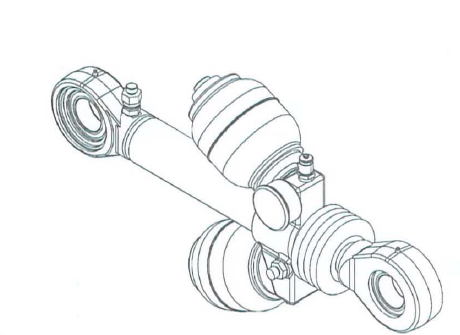

实物图,两个蓄能器和一个液压油缸

实物图,两个蓄能器和一个液压油缸
  • 打卡等级:无名新人
  • 打卡总天数:22
  • 打卡总奖励:80
发表于 2015-7-22 14:42:26 | 显示全部楼层
画错了吧 在哪找的资料
回复

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:61
  • 打卡总奖励:386
发表于 2015-7-22 15:09:58 | 显示全部楼层
压力不一样??   楼主  看实物猜测的话 你原理图应该画错了  和实物图不一样
回复

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:68
  • 打卡总奖励:411
 楼主| 发表于 2015-7-22 16:38:38 | 显示全部楼层
lipandeng 发表于 2015-7-22 14:42
画错了吧 在哪找的资料

客户给的图纸,原理图和机构图都在一张图纸上

点评

我也看不懂! 不孕不育***http://www.scszn.com/ 短文学网http://www.duanwenxue8.com 成都子宫肌瘤治疗http://scszn.la/ 成都不孕不育http://www.66112233.com  发表于 2015-8-7 10:35
回复

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:349
  • 打卡总奖励:1339
发表于 2015-7-22 16:42:54 | 显示全部楼层
看不出来啊,总感觉好像哪里不对
回复

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:68
  • 打卡总奖励:411
 楼主| 发表于 2015-7-22 16:44:30 | 显示全部楼层
xiao70ni8 发表于 2015-7-22 15:09
压力不一样??   楼主  看实物猜测的话 你原理图应该画错了  和实物图不一样

file:///C:/Users/wtong.chen/Desktop/%E5%9B%BE%E7%89%872.png
回复

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:68
  • 打卡总奖励:411
 楼主| 发表于 2015-7-22 16:48:37 | 显示全部楼层
xiao70ni8 发表于 2015-7-22 15:09
压力不一样??   楼主  看实物猜测的话 你原理图应该画错了  和实物图不一样

是的,压力不一样,只有个原理图,也没有文字描述,搞不懂
回复

使用道具 举报

发表于 2015-7-22 18:14:52 来自手机 | 显示全部楼层
根本就一张示意图,那来的原理图?不如拍张实物照还好点!
回复

使用道具 举报

  • 打卡等级:论坛老炮
  • 打卡总天数:1368
  • 打卡总奖励:4475
发表于 2015-7-22 21:11:41 | 显示全部楼层
这个是张紧油缸吧!
回复

使用道具 举报

发表于 2015-7-23 08:27:26 | 显示全部楼层
油缸有杆腔(B)接两个蓄能器,一个测压接头,一个快换接头,无杆腔(A)接一个快换接头,感觉原理图上A腔快换接头是不是画反了,我个人是这么理解的,有不对之处还请大家更正
回复

使用道具 举报
