求教液压系统故障问题

[复制链接]
  • 打卡等级:无名新人
  • 打卡总天数:3
  • 打卡总奖励:18
发表于 2015-7-11 19:01:35 | 显示全部楼层 |阅读模式

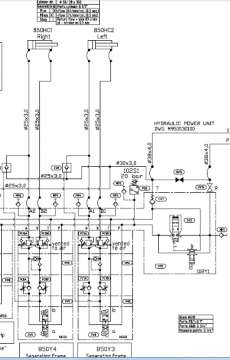

如图1是原有的液压系统原理图,图2是参照其他系统更改过后的液压系统原理图。主要改变的地方就是相对于图1,在平衡阀和换向阀之间增加了一个VM4或VM6的液压阀,但是增加该阀后出现了以下情况:
1. 增加了该阀后, 油缸无法动作,无论是前进后退均不能动作
2. 调换了油缸的进出口油管后,油缸可以伸出,但是无法后退

我的问题如下:
1. 增加的这个阀单元VM4 or VM6是什么阀,起到什么作用?有什么品牌有这种阀
2. 出现上述情况的原因是什么?怎样才能解决这个问题

望各位大神能不吝赐教!
膜拜,谢谢!

求教液压系统故障问题

求教液压系统故障问题

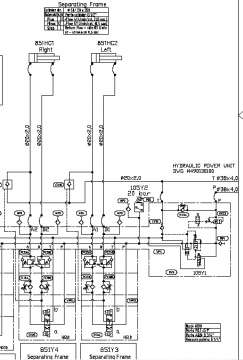

图2 改后的液压系统

图2 改后的液压系统
  • 打卡等级:无名新人
  • 打卡总天数:18
  • 打卡总奖励:62
发表于 2015-7-13 00:08:15 | 显示全部楼层
那是先导关闭止回阀,可产生差动效果,增加伸出速度,但要提高压力及加大油管。楼主可试试去除平衡阀,若去除平衡阀及增大压力可增加速度,则代表要更换流量更大的平衡阀。
