节流调速

[复制链接]
  • 打卡等级:无名新人
  • 打卡总天数:10
  • 打卡总奖励:48
发表于 2015-7-4 02:29:31 | 显示全部楼层 |阅读模式

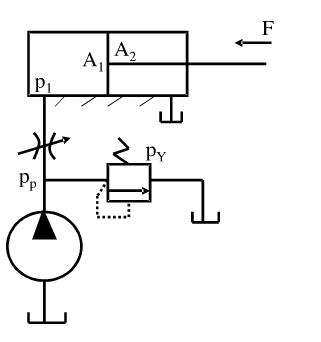

如图所示 假如负载所需的压力是50Bar,溢流阀调定的压力是80bar ,节流阀节流面积不变  1  如果负载增加到60bar 油缸速度如何变化 ?如果节流阀换成调速阀 速度如何变化?

  2 如果负载不变将溢流阀的压力调到70Bar 速度如何变化


节流调速

节流调速
  • 打卡等级:伴坛终老
  • 打卡总天数:2166
  • 打卡总奖励:7684
发表于 2015-7-4 09:54:55 | 显示全部楼层
不好说,需要具体计算,需要知道液流流过节流阀的压降是多少,以此来判断溢流阀是否开启,然后才能确定速度变化情况
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:18
  • 打卡总奖励:62
发表于 2015-7-5 11:15:11 | 显示全部楼层
"如图所示 假如负载所需的压力是50Bar,溢流阀调定的压力是80bar ,节流阀节流面积不变 1 如果负载增加到60bar 油缸速度如何变化 ?"
-节流阀的流量和压差的有开方的关系,所以负载变为60Bar,压差从30Bar变为20Bar,流量変为原来的82%。
如果节流阀换成调速阀 速度如何变化?
-调速阀自带15Bar的压力补偿器,当压差高于15Bar时,液压缸速度不受负载变化影响,所以当负载变为60Bar时,速度不会改变。
2 如果负载不变将溢流阀的压力调到70Bar 速度如何变化?
-溢流阀压力下降至70Bar,压差从30Bar变为20Bar,流量変为原来的82%。

回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:10
  • 打卡总奖励:48
 楼主| 发表于 2015-7-5 19:09:18 | 显示全部楼层
谢谢  受教了 哈哈
回复

使用道具 举报

  • 打卡等级:论坛老炮
  • 打卡总天数:1234
  • 打卡总奖励:2889
发表于 2015-7-6 11:46:56 | 显示全部楼层
不给出泵及阀的大小,不给出速度要求,不能判断吧
回复

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:349
  • 打卡总奖励:1339
发表于 2015-7-6 12:45:47 | 显示全部楼层
有一个小孔节流公式,你带进去。还有调速阀和节流阀的区别就是调速阀进行调速不受压差影响。而节流阀受压差影响。
回复

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:58
  • 打卡总奖励:260
发表于 2015-8-18 22:35:30 | 显示全部楼层
1:(前提条件,调节节流阀,溢流阀溢流工作,此时分析)
节流阀阀前压力恒为80,负载增大,节流阀阀后压力上升,节流阀压降变小,流经节流阀流量减小,缸减速。
2:(溢流阀一直没有溢流)负载上升,速度不变。
3:(负载50不溢流,负载增加开始溢流,比如负载达到55开始溢流)速度先不变,后减小。
