请教个问题液压新人

ysuzhangwei · 发表于 2015-7-4 15:35:37

加我QQ，2068772424

游勇 · 发表于 2015-7-4 22:47:31

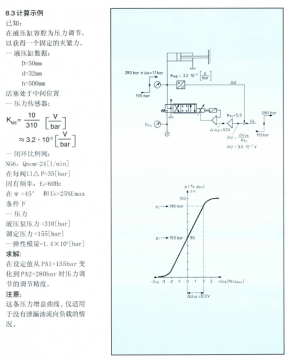

楼主可参考这闭环压力控制：

混世魔王 · 发表于 2015-7-5 15:45:15

游勇发表于 2015-7-4 22:47
楼主可参考这闭环压力控制：

你的这个教程，能不能发我学习一下，谢谢！

泰乐液压 · 发表于 2015-7-7 17:04:40

我也是新人，路过打个酱油，看看贴，发发贴，你提的问题我爱莫能助，一起共勉吧！

zhtok · 发表于 2015-7-9 08:31:31

压力传感器应该是反馈实际压力与给定压力比较，输出量去调节压力。

5759162 · 发表于 2015-7-9 12:33:08

zhtok 发表于 2015-7-9 08:31
压力传感器应该是反馈实际压力与给定压力比较，输出量去调节压力。

理论是这样但是就是调不出来

zhtok · 发表于 2015-7-10 08:15:38

最重要的是P参数。

PEN · 发表于 2015-7-10 11:51:28

阀门压力增益和比例只有控制只行之有效的静压力的控制。在动态应用中使用下面的公式。

dP/dt=β*Q(t)/V
P(t)=P(0)+∫(β* Q(t))/V dt
Q(t)=K*x(t)*sqrt(Ps-P(t))
P是压力
β为油的体积弹性模量
Q(t)）是流进压缩油的体积
V是压缩油的体积
K是阀门的流量恒定
x(t) 为阀芯位置
Ps为供给压力
P(t)是油的压缩的卷的当前压力

5759162 · 发表于 2015-7-10 16:09:14

问题已解决能做到 4 5赫兹方波等各种波形均与理论波形几乎相符感谢各位
