求大神看下,这两组多路阀怎样练?

[复制链接]
  • 打卡等级:偶尔看看
  • 打卡总天数:130
  • 打卡总奖励:874
发表于 2015-6-26 08:37:11 | 显示全部楼层 |阅读模式

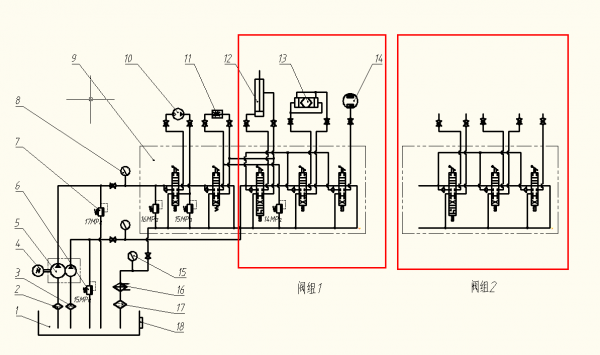

求大神看下这个液压原理图,就是两组独立的液压阀组,红线框内为小供油,现在要求阀组二接入小泵油路,怎样接两阀组的回油才能不影响另一组的工作(红线框内)就是想让小泵同时接入两阀组,而两阀组能单独工作!非常感谢!

求大神看下,这两组多路阀怎样练?

求大神看下,这两组多路阀怎样练?
发表于 2015-6-26 09:29:45 来自手机 | 显示全部楼层
用液控单向阀连接(一组工作另一组不作)如果两组都要能同时工作就需和电工协作加装继电器使另一台泵能自动工作
回复

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:130
  • 打卡总奖励:874
 楼主| 发表于 2015-6-26 10:15:27 | 显示全部楼层
专修液压失控 发表于 2015-6-26 09:29
用液控单向阀连接(一组工作另一组不作)如果两组都要能同时工作就需和电工协作加装继电器使另一台泵能自动 ...

前辈,我这个是要一组工作另一组不工作,不用同时工作的,用单向阀怎样连接,怎样切换?
回复

使用道具 举报

发表于 2015-6-26 11:15:47 来自手机 | 显示全部楼层
液控单向阀…用时通油不用时就关闭…油源到三通分成一组和二组再在上接液控单向阀…先导油在三通前取!
回复

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:130
  • 打卡总奖励:874
 楼主| 发表于 2015-6-26 13:32:57 | 显示全部楼层
专修液压失控 发表于 2015-6-26 11:15
液控单向阀…用时通油不用时就关闭…油源到三通分成一组和二组再在上接液控单向阀…先导油在三通前取!

还是有点不明白,这样工作是怎样决定哪组工作,哪组不工作,能不能简单的说明下过程,或给个原理图,万分感谢!、
回复

使用道具 举报

发表于 2015-6-26 20:40:05 来自手机 | 显示全部楼层
这个图和你上个问题的图不一样,这个小泵供油的三个多路阀都能单独控制,想把阀组2的接入发到你的要求可以做到,将阀组1的第三个阀的回油断开将阀组2各阀依次接入,阀组2的阀1进油单向阀接至上方油路交叉点断开
回复

使用道具 举报

发表于 2015-6-26 20:45:52 来自手机 | 显示全部楼层
忘说了回油连上,这样两个阀组都能单独工作,如果泵的流量够大,同时操作两个阀组也是可以的
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:21
  • 打卡总奖励:147
发表于 2015-6-29 15:55:29 | 显示全部楼层
这个好办的,在小泵出油处增加一个方向阀,分别通到两组阀就行了
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:12
  • 打卡总奖励:87
发表于 2015-6-29 22:54:23 | 显示全部楼层
第二位回答估计可以试试
回复

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:107
  • 打卡总奖励:341
发表于 2015-7-7 20:59:34 | 显示全部楼层
阀组1,2分别为串并联的方式,看具体的阀组1,2是否支持扩展,有些可以扩展的,只是用堵头堵住了而已; 若不能扩展,在考虑其他
回复
