求教，驱动功率和流量曲线如何看

insuel

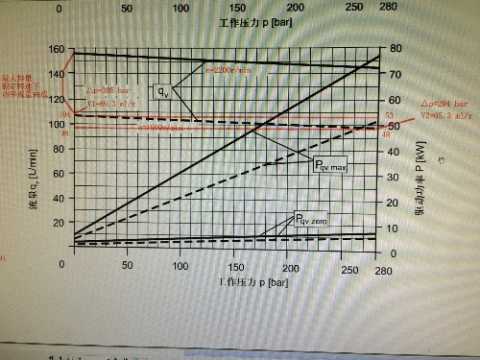

力士乐A10VO驱动功率和流量曲线如下:
请教下图中曲线对应压力流量功率怎么个关系，

游勇

1. 一条线是全排量，一条是变量後的曲线；
2. 相同功率下，压力愈高，内泄愈大及液压油被压缩，所以流量减少。

唐寅

那斜向上的功率线怎么看的

海中游

油泵流量线上面是1500转，下面是1000转的。反映油泵在最大摆角（排量）时随着压力升高，流量逐步减少。
功率线两条，同样是不同转速的情况。反映油泵在最大摆角（排量）时输入功率随着压力升高而逐渐增大。

唐寅

海中游 发表于 2019-12-26 16:42
油泵流量线上面是1500转，下面是1000转的。反映油泵在最大摆角（排量）时随着压力升高，流量逐步减少。
功 ...

你那意思是不是可以理解为：一条 “压力—流量” 曲线， 一条“压力—功率” 曲线 ？   每条曲线对应是两个坐标而不是三个 ？

海中游

唐寅 发表于 2019-12-27 09:13
你那意思是不是可以理解为：一条 “压力—流量” 曲线， 一条“压力—功率” 曲线 ？   每条曲线对应是两 ...

流量压力线看流量（左侧竖轴）与压力关系。
功率压力线看功率（右侧数轴）与压力关系。

唐寅

海中游 发表于 2019-12-27 18:17
流量压力线看流量（左侧竖轴）与压力关系。
功率压力线看功率（右侧数轴）与压力关系。

谢大神赐教，请受小弟一拜{抱拳}
