位移传感器检测到的位移信号如何输出显示为速度信号？

泛舟

位移传感器检测到的位移信号如何输出显示为速度信号？

zhtok

         位移传感器检测到的位移信号如何输出显示为速度信号？
- 本文出自液压圈，原文地址：https://www.iyeya.cn/thread-25817-1-1.html
         位移信号就是位移信号，不可能是速度信号，速度信号当有另外通道提供。
      找产品说明书看看。

PEN

speed[n]=(position[n]-position[n-1])/(time[n]-time[n-1])
即使转速输出反馈设备的速度计算这种方式。

贝贝

位移信号经过差分运算可以得到速度信号的
但经过差分运算的时候，会受一些因素干扰，比如采样频率、速度波动范围等。由此高频干扰容易引入。
我也曾经用位移传感器信号转速度信号输出，美国一个公司给弄的算法
直接差分出来的干扰比较大

PEN

当贝贝提到的干扰问题得以解决了, 速度是可以相对准确地计算出来的。

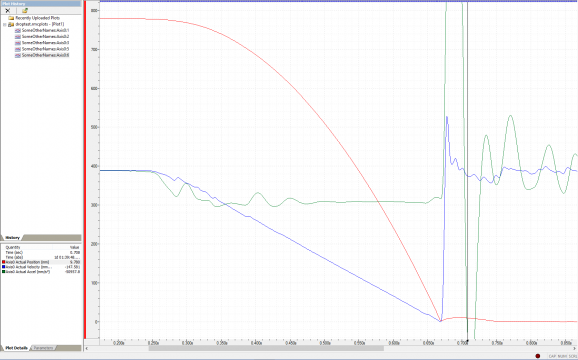

下面以图片来显示我们称为“坠落试验”的结果。试验中使用分辨率为5微米的MTS Temposonic 磁致位移传感器，曲线图显示所测得的磁铁位移、速度和加速度变化情况。磁尺杆保持垂直向上，当磁铁从磁尺杆的端部坠落时，记录每毫秒的位置下降。由于重力，磁体应该以恒定加速度下落。当然磁铁与磁尺杆会产生碰擦，使得运动时有减慢。速度应以线性速率与加速度成比增加，而位置应按照抛物线改变。在磁体碰到底部反弹之前，可以看到的速度变化是比较平滑的。

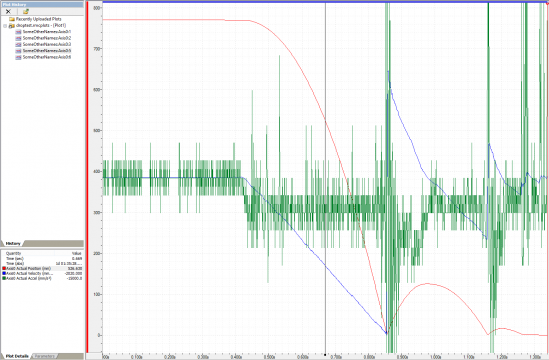

第一个曲线图是未经过滤的。第二个曲线图增加了一个100赫兹的速度滤波器，和一个25 Hz的加速过滤器。

PEN

过滤后的情节是第一次。

PEN

我们如何测试磁力棒的视频
http://www.deltamotion.com/peter/Videos/DropTest.mp4

DELTAMOTION-USA

磁致位移传感器的落体试验视频，也可以在优酷观看：
http://v.youku.com/v_show/id_XMTI2NDk4OTc0OA==.html

wydabl

PEN 发表于 2015-6-13 08:11
我们如何测试磁力棒的视频
http://www.deltamotion.com/peter/Videos/DropTest.mp4

{:7_274:}英语如果是你说的，那就牛逼坏了

贝贝

厉害，国外的工作做得确实细致！
