川崎泵控曲线问题

[复制链接]
  • 打卡等级:无名新人
  • 打卡总天数:16
  • 打卡总奖励:125
发表于 2015-6-2 16:45:33 | 显示全部楼层 |阅读模式

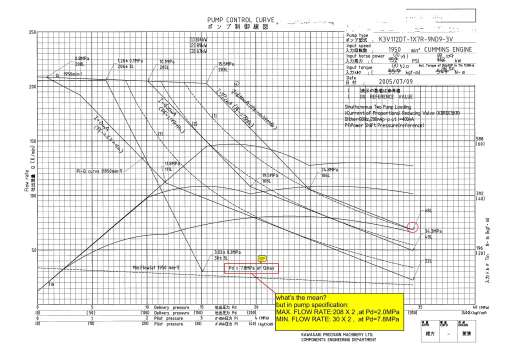

我的理解:图中[1][2][3]代表着3条恒功率曲线,对应着图中的虚线,以[1]为例说明,104KW代表着的输入功率,可由输入扭矩乘以转速T*n得到。实折线代表着泵的实际调节曲线,尽量拟合恒功率曲线。
那么我的问题:实线与虚线的相交处应该代表着功率相等的点,以[1]实线和虚线末端的交点计算说明,横坐标代表着吐出压力Pd即P1+P2,纵坐标代表着单泵流量,那么 总功率=压强(P1+P2)×流量,功率=68×34.3/60=38.87KW,为什么与104kw相差这么多,我的计算错在哪里,或者我的理解错在哪里,谢谢各位大神了!!

川崎泵控曲线问题

川崎泵控曲线问题
  • 打卡等级:无名新人
  • 打卡总天数:16
  • 打卡总奖励:125
 楼主| 发表于 2015-6-2 17:49:41 | 显示全部楼层
先自己给顶个!!!!!!!
回复

使用道具 举报

发表于 2015-6-2 23:30:28 | 显示全部楼层
本帖最后由 zhangrongji85 于 2015-6-2 23:35 编辑

104KW只是恒功率变量起始点的理论输出功率!
以1曲线恒功率起始点为例:单泵流量203L,压力15.5MPa;
单泵输出功率:203×15.5÷60=52.4KW,
而K3V泵是双联泵,52.4×2=104.8KW和理论功率104KW相吻合。
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:16
  • 打卡总奖励:125
 楼主| 发表于 2015-6-3 09:22:16 | 显示全部楼层
zhangrongji85 发表于 2015-6-2 23:30
104KW只是恒功率变量起始点的理论输出功率!
以1曲线恒功率起始点为例:单泵流量203L,压力15.5MPa;
单泵 ...

我理解的  104kw 指的应该是图中虚线,即理论恒功率曲线,而点203L,15.5Mpa应该是实际泵的双弹簧结构拟合恒功率曲线的起点,是比恒功率值大的,只有折线和虚线相交处才是功率相等的点。 另外,双联泵,图中横坐标不是应该指泵的吐出压力,即P1+P2么,203×15.5算的应该就是两泵的总功率了吧。 另外我还有个疑问,就是这K3V112DT不是应该还有带有齿轮泵么,不是应该柴油机有部分功率要用在齿轮泵上么,这个泵控曲线图是不是没有考虑这部分功率?
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:7
发表于 2015-6-28 10:02:34 | 显示全部楼层
楼主,帮忙解答下这个帖子吧{:7_274:} 挖机力士乐A8VO200LA1KH1主泵特性曲线及三种功率模式设定探讨 原文地址:https://www.iyeya.cn/thread-27245-1-1.html
回复

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:33
  • 打卡总奖励:131
发表于 2015-8-1 11:43:01 | 显示全部楼层
wyrg 发表于 2015-6-3 09:22
我理解的  104kw 指的应该是图中虚线,即理论恒功率曲线,而点203L,15.5Mpa应该是实际泵的双弹簧结构拟合 ...

PQ曲线的表示的是单泵特性,总功率等于双泵之和。你可以想象一泵受载工作,而另一泵空载无动作,此时总功率就略等于受载单泵的功率,为该泵油压与流量乘积。
