求一廉价测流量的方案

xiao70ni8 · 发表于 2015-5-25 13:22:04

根据你的要求，你只要求流量数据，而不需要将其转换成电信号来进一步处理吧？
何不用目视流量计？

superdos · 发表于 2015-5-25 13:40:09

xiao70ni8 发表于 2015-5-25 13:22
根据你的要求，你只要求流量数据，而不需要将其转换成电信号来进一步处理吧？
何不用目视流量计？

目视流量计？？可否介绍清楚一点？谢谢

xiao70ni8 · 发表于 2015-5-25 13:43:40

本帖最后由 xiao70ni8 于 2015-5-25 13:45 编辑

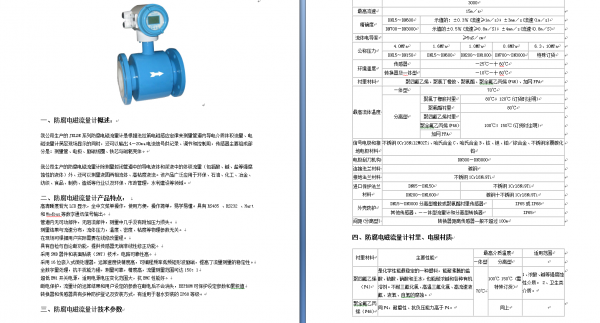

我给你找个样本我之前用过我记得是40通径的 2200块钱

superdos · 发表于 2015-5-25 13:51:15

xiao70ni8 发表于 2015-5-25 13:43
我给你找个样本我之前用过我记得是40通径的 2200块钱

谢谢 46229612@qq.com

xiao70ni8 · 发表于 2015-5-25 13:55:36

superdos 发表于 2015-5-25 13:51
谢谢 46229612@qq.com

发了

superdos · 发表于 2015-5-25 15:01:51

xiao70ni8 发表于 2015-5-25 13:55
发了

粗略看了一下，不能承受高压呀？能承受起码30Mpa才好

xiao70ni8 · 发表于 2015-5-25 15:21:51

superdos 发表于 2015-5-25 15:01
粗略看了一下，不能承受高压呀？能承受起码30Mpa才好

哦那不行了那个价格就高了我这边LUB系统上用的压力低 10bar左右

superdos · 发表于 2015-5-25 15:22:53

xiao70ni8 发表于 2015-5-25 15:21
哦那不行了那个价格就高了我这边LUB系统上用的压力低 10bar左右

也很感谢

游勇 · 发表于 2015-5-25 15:36:49

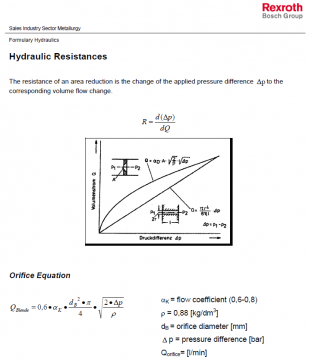

这是刀口式节流口的公式，因为有方向性，不如1mm厚节流口方便，但优点是不受油温干扰。若是相同流量的并联液压泵，选压差15Bar的节流孔，那一个油泵的压差少便是内泄大，流量不足。

superdos · 发表于 2015-5-25 19:47:44

游勇发表于 2015-5-25 15:36
这是刀口式节流口的公式，因为有方向性，不如1mm厚节流口方便，但优点是不受油温干扰。若是相同流量的并联 ...

谢谢你

哎~~要是测流量有测压力来得方便才好哦。对于大部分泵倒是可以看泄油情况判断，也可以通过油缸速反推流量，最麻就是一系统很老旧，各液压件都泄漏严重，又是多泵并联供油，多组多路阀组合，多个马达多个油缸。

我的想象是，面对这种情况，要能每个泵出口能测，经过每组多路阀前能测，阀后也能测才最好
