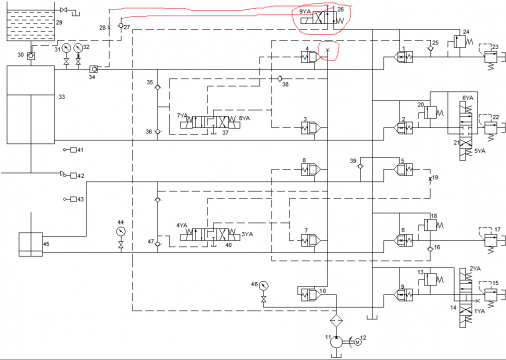

液压机系统原理图（逻辑插装阀式）其中的一些小细节

anyview93

用红线圈起来的X号是什么意思？是不用接通吗？还有那个两位两位两通阀26，右位有一个T口，也是不接通的意思？感觉我用红线接起来的地方应该连起来吧，是不是这样的呢？求助啊。。。

﹏3、哖后°

这是什么上用的

游勇

26应该只用来开34号先导止回阀。由于有27号止回阀在，30号阀应该开不了。
这个回路很混乱，由于液压缸没尺寸，有些还看不明白：
1. 一般只有用充液阀的压机才会把油箱放上面，但看来缺少了自重下降糸统必备的直压式溢流阀；
2. 一般只有大排量糸统，才会使用罗辑阀，但又缺少了主液压缸回升前的泄压功能。
3. 用定量泵的压机怎樣调速？
4. 27号止回阀内应有节流子，否則有什么用？
压机必备四个功能：静止、快下、压制、泄压、回升。楼主的系統欠了：
1. 压制时的速度控制；
2. 泄压。
楼主的糸统看起来只是用罗辑阀代替方向阀功能，不是准备真正使用吧？

游勇

楼主说的x口，应该是备用P口，以便客户安裝顶针功能。

lizhiyuan

×接电磁阀p口，供油准备回程时打充液阀和液控，27   28接电磁阀的b口

1162820247

你的图纸上有的线没有画完也就是没有链接起来

350667325

好像是台油压拉升机的油压系统

杨二月

没看太明白，等着跟大家一起学习吧~

rkhalil1990

{:9_232:}{:9_234:}{:9_235:}{:9_235:}

MJHua

最烦原理图中过多的交叉线
