液压油缸法兰螺钉失效

keneya

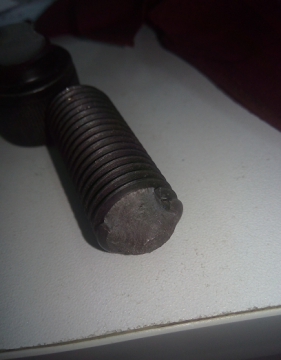

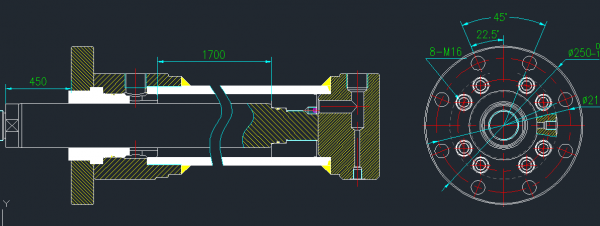

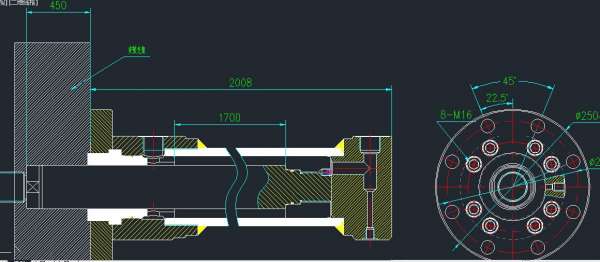

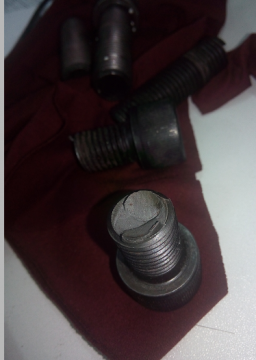

液压油缸的法兰螺钉M16，12.9级（8颗），工作压力27.5，在使用两个月后螺钉断开（如图），8颗中断了5颗，安装方式如图。请教一下原因。

zzfjct

看不出活塞直径是多少？显然是活塞伸出时的最大压力大于螺栓承载能力了。剖视图怎么能这样表示（缸体和导套用白色，有杆腔和活塞用底色）？

卖女孩的火柴

zzfjct 发表于 2015-5-18 11:19
看不出活塞直径是多少？显然是活塞伸出时的最大压力大于螺栓承载能力了。剖视图怎么能这样表示（缸体和导套 ...

明明是 油缸缩回时候

cqzyouxiang

目测缸径在100mm，粗算安全系数2.5左右，应还可以。分析问题可能如下：
1）螺栓的级数及屈强比高了，对应力和偏载疲劳敏感，9.8级较好。不能简单地认为强度越高越好。
2）螺栓的预紧力大小和均匀性有问题。
3）活塞与导向套接触不均匀形成偏载。
4）油缸使用（不宜）经常到头与导向套接触形成全载高压冲击。
5）螺栓质量有问题。
仅供参考。

zhuangtmac

缸径可能是140mm或者160mm,可能是螺钉预紧力不均匀！

keneya

zzfjct 发表于 2015-5-18 11:19
看不出活塞直径是多少？显然是活塞伸出时的最大压力大于螺栓承载能力了。剖视图怎么能这样表示（缸体和导套 ...

直径是100的

keneya

cqzyouxiang 发表于 2015-5-18 11:54
目测缸径在100mm，粗算安全系数2.5左右，应还可以。分析问题可能如下：
1）螺栓的级数及屈强比高了，对应 ...

对，是100的缸径，我猜想是活塞没打紧，因为没断的那几根螺钉我可以用手拆下来

cqzyouxiang

不是没拧紧，而是紧固工艺有问题。最后一个是紧的，先前有的却变松了，这是常见的毛病。了解一下螺栓的紧固工艺。注意：预紧力要大于液压油的全载压力，但也不要过头了。

keneya

cqzyouxiang 发表于 2015-5-18 14:13
不是没拧紧，而是紧固工艺有问题。最后一个是紧的，先前有的却变松了，这是常见的毛病。了解一下螺栓的紧固 ...

嗯嗯，谢谢指导

zzfjct

极端情况是活塞杆伸出到活塞与导向套接触，每个螺栓承受动态拉伸载荷27KN，M16/12.9级螺栓能承受吗？
