伺服阀阻尼值的确定

hgwac · 发表于 2015-5-7 20:51:57

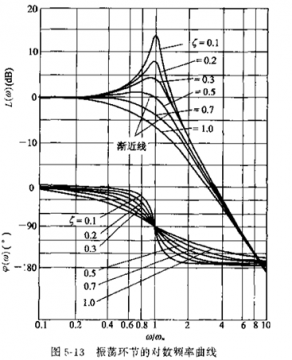

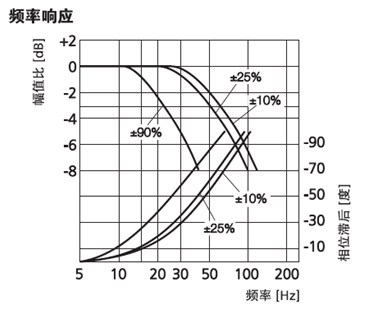

对伺服系统进行动态分析时，伺服阀阻尼值怎么能较准确地得到，教材《液压控制系统》上面说伺服阀的阻尼可以通过样本上的相频特性曲线与自控原理书上面的二阶震荡不同阻尼值的相频曲线对照，以此来确认。通过看两幅图，因为水平有限，觉得不能准确地确认。请教一下各位前辈有什么好的办法和经验可以更准确的得到吗？谢谢！附图分别为自控原理上面的截图和伺服阀样本上的截图。

awen2015 · 发表于 2016-5-22 22:30:16

非常感兴趣，可惜水平有限！

子不语VI · 发表于 2020-3-31 21:45:16

闭环幅频特性曲线与-3dB的交点横坐标对应固有频率，幅频曲线没有谐振峰，阻尼值为0.7

游勇 · 发表于 2020-4-4 00:04:27

0.5便开始有波峰，看来象0.45。
