液压系统故障分析

[复制链接]
  • 打卡等级:偶尔看看
  • 打卡总天数:68
  • 打卡总奖励:364
发表于 2015-4-28 17:45:38 | 显示全部楼层 |阅读模式
本帖最后由 lchqq 于 2015-4-28 17:51 编辑

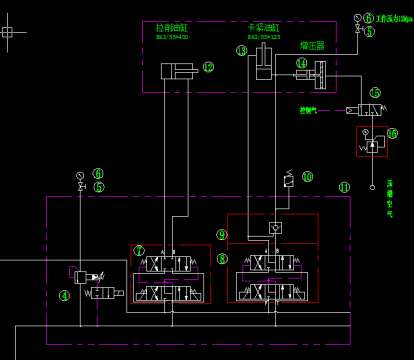

16通径内控内泄电液阀:右边一路,B口进油时,系统压力只有3MPa(左上角压力表),而液压锁后面压力显示9MPa(右上角压力表),这时增压器还没有增压,费解?请高手指点,谢谢!

液压系统故障分析

液压系统故障分析
  • 打卡等级:初来乍到
  • 打卡总天数:44
  • 打卡总奖励:323
发表于 2015-4-28 20:45:45 | 显示全部楼层
“偷偷”地增了。
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:25
  • 打卡总奖励:199
发表于 2015-4-29 08:17:02 | 显示全部楼层
回路的压力取决于负载,因为增压缸未动,可以看做封闭的,进油路又有液压锁,所以你观察下是否是卡紧油缸被反顶了!
回复

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:68
  • 打卡总奖励:364
 楼主| 发表于 2015-4-29 09:49:03 | 显示全部楼层
wuzhong 发表于 2015-4-29 08:17
回路的压力取决于负载,因为增压缸未动,可以看做封闭的,进油路又有液压锁,所以你观察下是否是卡紧油缸被 ...

去掉液压锁后,压力很正常。或者换成O型电液阀,去掉液压锁也正常。
回复

使用道具 举报

  • 打卡等级:即来则安
  • 打卡总天数:236
  • 打卡总奖励:1098
发表于 2015-4-29 10:18:39 | 显示全部楼层
如果不是增压系统错误增压的话,应该就是油缸受到了反作用推力。
回复

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:44
  • 打卡总奖励:323
发表于 2015-4-29 10:25:44 | 显示全部楼层
把气阀处管子撤掉试试。
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:25
  • 打卡总奖励:199
发表于 2015-4-29 10:49:18 | 显示全部楼层
lchqq 发表于 2015-4-29 09:49
去掉液压锁后,压力很正常。或者换成O型电液阀,去掉液压锁也正常。

去掉液压锁后,无杆腔不能保压,同理O型阀芯也存在一定的泄露,所以看不出问题来!
你测试的时候先将油缸缩到底,检测右上角压力降到最低,然后顶出看压力变化!
回复

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:68
  • 打卡总奖励:364
 楼主| 发表于 2015-4-29 12:29:07 | 显示全部楼层
感觉是冲击造成的,恒压泵压力3MPa,把溢流阀调到4MPa,动作时右上角压力表显示5MPa左右,比原来小了很多。
回复

使用道具 举报

  • 打卡等级:即来则安
  • 打卡总天数:236
  • 打卡总奖励:1098
发表于 2015-4-29 19:38:25 | 显示全部楼层
冲击造成的话应该不会产生那么高的压差,冲击产生的压差一般是200%以内,现在是3倍了.
回复

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:44
  • 打卡总奖励:323
发表于 2015-4-29 20:13:17 | 显示全部楼层
其它都排除了,可能是⑧主阀中位发生了偏移。
回复

使用道具 举报
