油缸上面的安装法兰焊接强度如何计算

c3188065 · 发表于 2015-4-27 21:33:27

本帖最后由 c3188065 于 2015-4-27 21:41 编辑

求救油缸上面的安装法兰的强度要如何计算呢。

油缸上面的安装法兰焊接强度如何计算

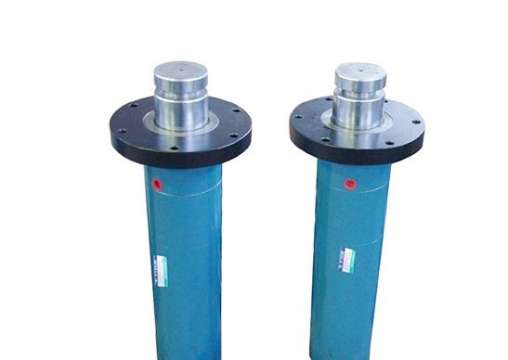

就想这样的法兰我采用前后两端开焊接坡口，然后焊接。请问应该怎么校核焊接强度

cqzyouxiang · 发表于 2015-4-28 21:12:32

〔σ〕2hπd ≥npA
〔σ〕——焊缝许用应力
h——焊缝高度，≥5
d ——焊缝直径
n——安全系数，≥3
p——油缸最大压力
A——油缸缸筒面积
焊后，焊缝要去应力处理。

c3188065 · 发表于 2015-5-3 11:58:50

cqzyouxiang 发表于 2015-4-28 21:12
〔σ〕2hπd ≥npA
〔σ〕——焊缝许用应力
h——焊缝高度，≥5

谢谢。不过我问了一下我们的领导他让我安全系数给1.5 不知道会不会有问题

cqzyouxiang · 发表于 2015-5-3 16:50:20

小了。一些不确定因素足可以把那0.5抵消掉。如应力，偏载，过载，疲劳等。就是取2都嫌小。在结构件设计上，尤其是关系到安全和可靠性，很少有取这么小的。
到底会不会有问题，这是一个概率的问题。天气预报明天下雨的概率50%，你出行带不带伞呢？

skating2009 · 发表于 2015-8-17 20:40:32

焊接的安全系数一般要4倍以上的
