如何将上图手动换向阀换成二通插装阀?

[复制链接]
发表于 2015-4-27 14:31:27 | 显示全部楼层 |阅读模式

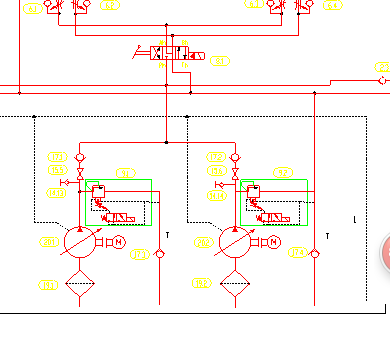

求教各位大神,因为换大流量元件问题,要将手动换向阀换成二通插装阀,本人小白,求大神指点液压原理图该怎么画?下面有两个变量,连在一个二通插装阀上,还是连在两个二通插装阀上?

如何将上图手动换向阀换成二通插装阀?

如何将上图手动换向阀换成二通插装阀?
  • 打卡等级:论坛老炮
  • 打卡总天数:1034
  • 打卡总奖励:3104
发表于 2015-4-27 15:05:49 | 显示全部楼层
三位四通阀要用插装阀的目的是因为普通板式三位四通阀的流量有限制,一般用到NG32,很重,流量大约在1000l/min左右。用插装阀可以远远超过,可以达到5000l/min甚至更高。用二通插装阀组成的三位四通阀的功能也丰富,可以达到2的4次方之多(16种)。功能的实现靠先导阀形式不同,如果用四个二位二通阀就可以实现16种功能(不同中位机能)。上面图示是一种情况。许仰曾
回复

使用道具 举报

  • 打卡等级:论坛老炮
  • 打卡总天数:1034
  • 打卡总奖励:3104
发表于 2015-4-27 15:06:12 | 显示全部楼层
目前二通插装阀采用螺纹插装阀做先导是一种发展趋势,体积小,另泄漏。采用板式阀先导阀是目前国内的情况,是因为改进太慢。许仰曾
回复

使用道具 举报

 楼主| 发表于 2015-4-27 15:14:19 | 显示全部楼层
iyeya 发表于 2015-4-27 15:05
三位四通阀要用插装阀的目的是因为普通板式三位四通阀的流量有限制,一般用到NG32,很重,流量大约在1000l/ ...

谢谢许老!实在是太感谢了!
回复

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:135
  • 打卡总奖励:359
发表于 2015-4-28 10:17:52 | 显示全部楼层
上海航海液压就能做这种标准块,你可以问问。
