单出杆对称液压缸密封如何设计?

[复制链接]
  • 打卡等级:无名新人
  • 打卡总天数:4
  • 打卡总奖励:31
发表于 2015-4-25 06:50:00 | 显示全部楼层 |阅读模式

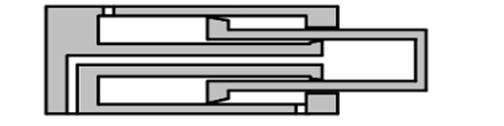

具体原理如图。

结构原理图

结构原理图
  • 打卡等级:偶尔看看
  • 打卡总天数:119
  • 打卡总奖励:898
发表于 2015-4-25 20:04:25 | 显示全部楼层
你这单出杆哪还对称?
回复

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:44
  • 打卡总奖励:323
发表于 2015-4-25 22:32:51 | 显示全部楼层
原理图不太好谈密封结构。室内,普通的聚氨酯Yx圈就可以。室外,用U型圈或斯特封和格莱圈。依我看,问题主要是缸总体结构设计,如何处理缸两端结构;工艺上如何保证柱塞缸活塞、内孔和外经的同轴度。

回复

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:176
  • 打卡总奖励:795
发表于 2015-5-6 22:14:37 | 显示全部楼层
zhuangtmac 发表于 2015-4-25 20:04
你这单出杆哪还对称?

活塞杆内腔面积等于有杆端面积!
回复

使用道具 举报

发表于 2016-3-16 14:09:44 | 显示全部楼层
{:9_220:}trelleborg,可以帮您解决密封有关的问题,4000155188
回复

使用道具 举报

发表于 2016-4-7 10:01:10 | 显示全部楼层
根据介质压力,速度,已知硬件尺寸和粗糙度,特瑞堡可以帮您推荐,直接联系tss.hotline@trelleborg.com或者4000155188
回复

使用道具 举报
