请教一个压力控制问题

挣钱 · 发表于 2015-4-20 16:29:39

请教大家
系统用定量泵，系统流量20L/min，现在想用比例溢流阀控制油缸压力，要求压力精度要高，精度多高我也说不大好，现在手里有一个6通径的比例溢流阀，额定流量5到6L左右，我要用这个溢流阀是不是先要把定量泵节流到5L时才能配合比例溢流阀工作，
还有就是先导式溢流阀流量会大一些，我用先导式溢流阀（先导阀为比例溢流阀）的话，精度是不是没有前一个方案高，这两种方案的压力控制精度怎么才能看出来？

x199 · 发表于 2015-4-20 17:14:59

1、试试用手头这个小比例溢流阀去控制一个先导溢流阀的X口（遥控口），精度可能不高

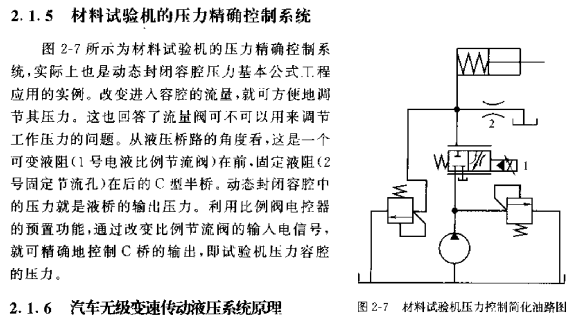

2、或参考下图（效率不高），左边这个用比例溢流阀

18665486806 · 发表于 2015-4-20 19:01:22

如果是6通径的比例溢流阀20L/min应该的过了,如果只是比例先导阀的话肯定不够过了.如果压力精度要高的话那就得用压力传感器读取.能用PLC控制系统相对方便多了.

A19840 · 发表于 2015-4-20 23:55:21

要用10通径以上的比例溢流阀才能满足通过流量，可以如楼上所说的方案采用闭环控制系统，安装压力传感器精确反馈压力指数。经过压力输出压力和设定压力比较，连续精确调整压力，
