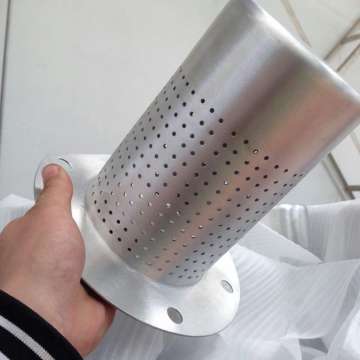

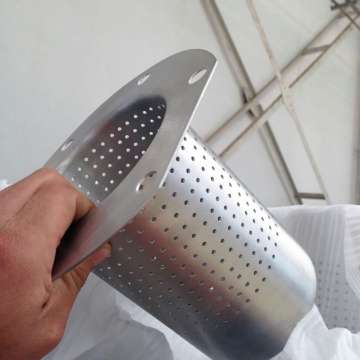

这个屏蔽罩是怎么加工出来的，求教工艺路线

taianqxp

这个屏蔽罩是怎么加工出来的，求教工艺路线

这个屏蔽罩是怎么加工出来的，求教工艺路线

18665486806

四柱压机压出来的

taianqxp

圆柱面上的孔是怎么加工出来的，是冲压之前加工还是之后加工？

zzfjct

哈哈！难得碰到我30年前的老本行手艺。
筒形带凸缘拉深件，估计要3次以上拉深而成；
小孔是拉深成件后（冲裁）加工的。

液压哥

zzfjct 发表于 2015-4-17 22:23
哈哈！难得碰到我30年前的老本行手艺。
筒形带凸缘拉深件，估计要3次以上拉深而成；
小孔是拉深成件后（ ...

遇到老专家了

taianqxp

恩，长见识了。使用的压力机还是其他拉伸设备啊？

taianqxp

zzfjct 发表于 2015-4-17 22:23
哈哈！难得碰到我30年前的老本行手艺。
筒形带凸缘拉深件，估计要3次以上拉深而成；
小孔是拉深成件后（ ...

您好，谢谢指点。再请教一下：拉伸用什么设备啊？拉伸前后还有其他处理吗，怎么分三次呢？再就是冲裁使用的是专用设备吗？

cqzyouxiang

我来续貂吧：
浅拉伸，液压机和机械压力机均可；深拉伸必须用液压机。
拉伸前，材料表面要涂层拉延油，减小阻力，防止拉裂。
有时拉伸后进行去应力退火处理，为下次拉伸做准备。
深拉伸变形过大，一次拉伸有可能拉裂材料，所以要多次拉伸。
此件用一般冲床可以，用专用机床当然也可以。

zzfjct

taianqxp 发表于 2015-4-18 09:25
您好，谢谢指点。再请教一下：拉伸用什么设备啊？拉伸前后还有其他处理吗，怎么分三次呢？再就是冲裁使用 ...

带宽凸缘的深圆筒拉深件是冷冲压工艺中的难题，加上不锈钢材料是难上加难，没有数以万计的产量是根本不考虑的。
简单的说，圆筒直径/圆形坯料直径≤0.5时就要进行多次拉深（有时还要工序间退火热处理），比值越小拉深次数越多。
圆形坯料直径根据工件各部分面积之和＋3~5%后推算得出。主要问题：拉深工艺设计，模具材料及热处理，拉深压力机吨位选型，润滑剂选型，坯料性能及热处理......
这个是专业问题，非几篇回帖能说清楚的，无专业基础的还是不碰为好。
