楼主: α-X

注塑机泵原理

[复制链接]
  • 打卡等级:无名新人
  • 打卡总天数:25
  • 打卡总奖励:199
发表于 2015-4-15 13:00:30 | 显示全部楼层
α-X 发表于 2015-4-15 11:23
那为何还要上面那个定差溢流阀呢??

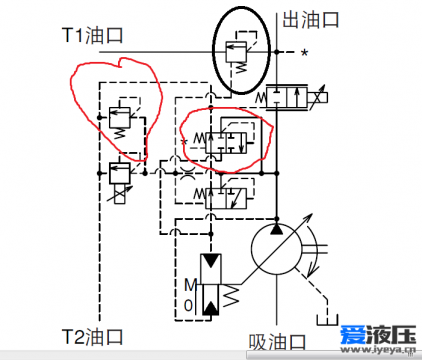

你说的是右边红圈下面的定差溢流阀吧?这个是泵的恒压控制,当泵的输出压力高于一定压力的时候泵摆角变小,输出流量变小!压力相对稳定,该控制优先于负载敏感控制
回复

使用道具 举报

 楼主| 发表于 2015-4-15 20:13:03 | 显示全部楼层
wuzhong 发表于 2015-4-15 13:00
你说的是右边红圈下面的定差溢流阀吧?这个是泵的恒压控制,当泵的输出压力高于一定压力的时候泵摆角变小 ...

我说错了!那个黑色的圈圈应该是不二越样本所说的防浪涌阀!当节流阀后的压力大于泵压+弹簧力时开启。但是有左侧那个限压阀为何还要这个阀?!
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:25
  • 打卡总奖励:199
发表于 2015-4-15 20:58:04 | 显示全部楼层
α-X 发表于 2015-4-15 20:13
我说错了!那个黑色的圈圈应该是不二越样本所说的防浪涌阀!当节流阀后的压力大于泵压+弹簧力时开启。但 ...

不要被名称忽悠了呃,你看下原理节流阀后的压力加弹簧压力等于泵出口压力,这样保证了节流阀前后压降,继而控制泵输出的流量!左边的系统压力阀有2个,,一个是限定最高压力,还有电比例溢流阀根据需要调整泵的输出压力

点评

==我说的是黑色椭圆圈内的阀!这个阀应该是样本说的防浪涌阀  发表于 2015-4-16 18:19
