注塑机泵原理

[复制链接]
发表于 2015-4-11 12:50:49 | 显示全部楼层 |阅读模式

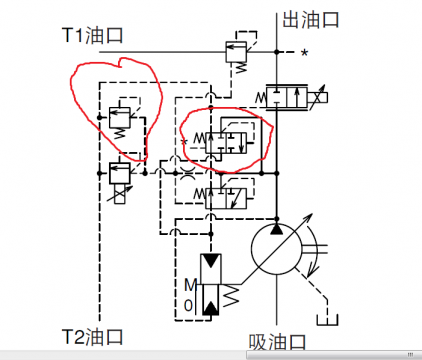

不二越pz系列-用于注塑机,哪位能否详细描述其泵节能原理-特别是其红色圈部分的工作原理,最好能与力士乐的泵做出对比。

注塑机泵原理

注塑机泵原理
  • 打卡等级:无名新人
  • 打卡总天数:13
  • 打卡总奖励:13
发表于 2015-4-11 18:55:52 | 显示全部楼层
可以查找力士乐的PQ泵工作原理进行理解
回复

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:39
  • 打卡总奖励:261
发表于 2015-4-12 13:59:49 | 显示全部楼层
这是负载敏感变量泵吧,
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:25
  • 打卡总奖励:199
发表于 2015-4-13 07:07:10 | 显示全部楼层
右侧为Ls阀,根据负载压降确定泵口压力,左侧为先导溢流阀,确定系统最高安全压力
回复

使用道具 举报

 楼主| 发表于 2015-4-13 12:06:32 | 显示全部楼层
wuzhong 发表于 2015-4-13 07:07
右侧为Ls阀,根据负载压降确定泵口压力,左侧为先导溢流阀,确定系统最高安全压力

泵出口压力由定差溢流阀来控制。左侧是确定系统最高压力,但是右侧的阀又是什么作用呢?
回复

使用道具 举报

 楼主| 发表于 2015-4-13 12:08:02 | 显示全部楼层
scgbb 发表于 2015-4-11 18:55
可以查找力士乐的PQ泵工作原理进行理解

左侧那个阀确定系统最高压力,起保护作用。但是右侧那个阀呢?请分析下
回复

使用道具 举报

 楼主| 发表于 2015-4-13 12:08:05 | 显示全部楼层
scgbb 发表于 2015-4-11 18:55
可以查找力士乐的PQ泵工作原理进行理解

左侧那个阀确定系统最高压力,起保护作用。但是右侧那个阀呢?请分析下
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:25
  • 打卡总奖励:199
发表于 2015-4-13 13:50:49 | 显示全部楼层
右侧圈内就是负载敏感阀,阀左边有个*号,接工作压力油

点评

请问那上面那个定差溢流阀又起什么作用呢  发表于 2015-4-15 11:24
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:13
  • 打卡总奖励:13
发表于 2015-4-14 20:48:49 | 显示全部楼层
α-X 发表于 2015-4-13 12:08
左侧那个阀确定系统最高压力,起保护作用。但是右侧那个阀呢?请分析下

未对该泵进行理解和分析,只是力士乐的PQ泵常用在注塑机上。
回复

使用道具 举报

 楼主| 发表于 2015-4-15 11:23:12 | 显示全部楼层
wuzhong 发表于 2015-4-13 07:07
右侧为Ls阀,根据负载压降确定泵口压力,左侧为先导溢流阀,确定系统最高安全压力

那为何还要上面那个定差溢流阀呢??
回复

使用道具 举报
