砂浆泵液压原理请教

zzm123 · 发表于 2015-4-6 16:04:50

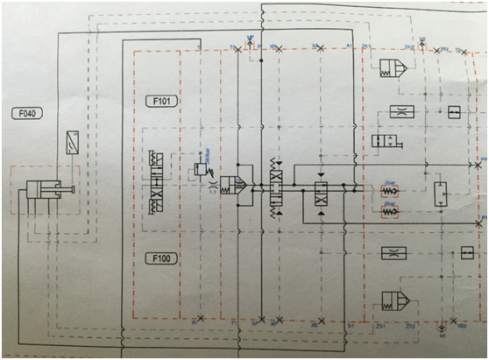

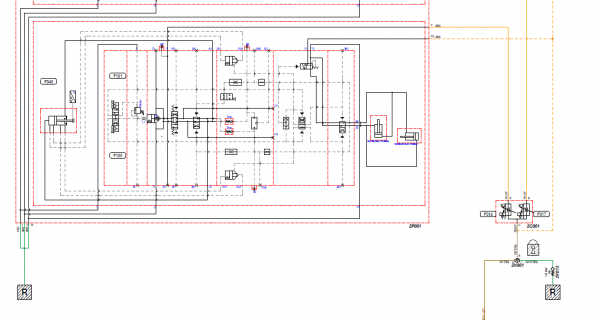

砂浆泵的液压原理图有几个地方不是很明白，希望有高手指点，谢谢。图1右边两根实线是主进油路，左边三根实线是回油路。
问题1：最左边那个油缸好像结构和一般的油缸不一样，有4根控制油路，而这4根控制油路分别是两两连接插装阀，但这两根控制油路的油压应该是一样的啊，那连接的插装阀就不能打开了啊？我就是想不通这两个插装阀怎么才能打开油路呢？

chenliang47 · 发表于 2015-4-6 17:38:13

这是盾构机上面的砂浆系统，图号503开头如果我记得不错

chenliang47 · 发表于 2015-4-6 17:40:15

海瑞克的这个砂浆泵关键是上下的两个插装阀。买彩笔，慢慢画油液走线的图，分析油缸的动作你就能明白为什么油缸自动往复运动了，注意观察插装阀管路的安装位置很关键，图纸上面也画的很清楚了

chenliang47 · 发表于 2015-4-6 17:46:15

如果看不懂，建议你去一号台车上面看，仔细看看砂浆泵管路是怎么安装的

wawaadd · 发表于 2015-4-6 18:13:34

水泥泵的液压缸多是如此实现自动换向，活塞运动到基本底部的时候，在两个孔之间的位置一个孔通高压一个通回油，就可以打开插装阀去实现液控换向了

wuzhong · 发表于 2015-4-6 21:16:29

本帖最后由 wuzhong 于 2015-4-6 21:41 编辑

最左边油缸的四条油路现在看是将插装阀关闭的，考虑到油缸的活塞是持续运动的，当油缸运动到左侧将下面的两条控制油路隔开时，有杆腔的高压油将打开插装阀实现先一步的控制功能，运动到右侧也是同样的道理！

wuzhong · 发表于 2015-4-6 21:17:04

本帖最后由 wuzhong 于 2015-4-6 21:18 编辑

最左边油缸的四条油路现在看是将插装阀关闭的，考虑到油缸的活塞是持续运动的，当油缸运动到左侧将下面的两条控制油路隔开时，插装阀的上腔接无杆腔回油，有杆腔的高压油将打开插装阀，实现先一步的控制功能，运动到右侧也是同样的道理！

zzm123 · 发表于 2015-4-7 09:12:10

chenliang47 发表于 2015-4-6 17:38
这是盾构机上面的砂浆系统，图号503开头如果我记得不错

高手，您好，我QQ54372796，手机13547481588，能加我好友进一步联系吗？

zzm123 · 发表于 2015-4-7 09:16:45

wuzhong 发表于 2015-4-6 21:17
最左边油缸的四条油路现在看是将插装阀关闭的，考虑到油缸的活塞是持续运动的，当油缸运动到左侧将下面的两 ...

谢谢指点，我去现场看看，谢谢了

zzm123 · 发表于 2015-4-7 09:17:40

chenliang47 发表于 2015-4-6 17:38
这是盾构机上面的砂浆系统，图号503开头如果我记得不错

的确是TBM上的图纸，能加我QQ好友54372796进一步讨论吗，谢谢
